راهنمای جامع آشنایی با اجزای اصلی کنتاکتور و کاربرد آنها
راهنمای جامع آشنایی با اجزای اصلی کنتاکتور و کاربرد آنها

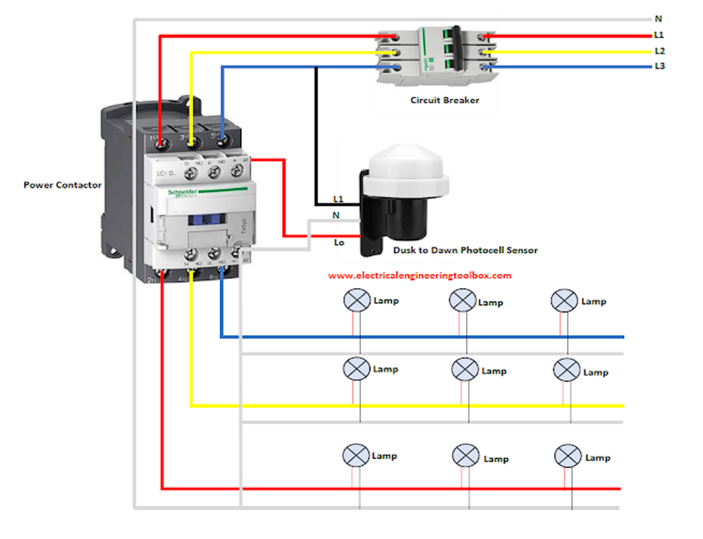

کنتاکتور (Contactor) یک کلید مغناطیسی است که برای قطع و وصل کردن مدارات قدرت (مانند الکتروموتورها، سیستمهای روشنایی و گرمایشی) از راه دور استفاده میشود. برخلاف کلیدهای دستی، کنتاکتور با استفاده از یک جریان کوچک در مدار فرمان، جریان بزرگتری را در مدار قدرت کنترل میکند.
برای درک بهتر عملکرد این دستگاه، باید با ۵ بخش اصلی آن آشنا شویم:
۱. بوبین یا سیمپیچ (Coil)
بوبین قلب تپنده و بخش فرمان کنتاکتور است. این قطعه در واقع یک سیمپیچ مسی است که دور یک هسته مغناطیسی پیچیده شده است.
- وظیفه: با عبور جریان الکتریسیته از بوبین، یک میدان مغناطیسی ایجاد میشود.
- نکته سئو: بوبینها در ولتاژهای مختلفی مانند ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت (AC یا DC) تولید میشوند که هنگام خرید باید به ولتاژ مدار فرمان توجه کرد.
۲. هسته مغناطیسی (Magnetic Core)
هسته کنتاکتور معمولاً از ورقههای آهن سیلسیومدار ساخته میشود تا تلفات هیسترزیس کاهش یابد. هسته شامل دو بخش است:
- هسته ثابت: بوبین روی این قسمت قرار میگیرد و با برقدار شدن بوبین، خاصیت آهنربایی پیدا میکند.
- هسته متحرک (آرمیچر): این بخش به تیغههای کنتاکتور متصل است و بر اثر نیروی مغناطیسی هسته ثابت، به سمت آن جذب میشود.
۳. محفظه یا بدنه (Enclosure/Frame)
تمامی قطعات داخلی کنتاکتور درون یک قاب عایق قرار میگیرند.
- جنس: معمولاً از مواد عایق الکتریسیته و مقاوم در برابر حرارت مانند باکالیت یا نایلون ۶۶ ساخته میشود.
- وظیفه: حفاظت از قطعات داخلی در برابر گرد و غبار، رطوبت و تماس مستقیم کاربر، و همچنین جلوگیری از انتشار جرقه به بیرون.
۴. کنتاکتها یا تیغهها (Contacts)
کنتاکتها وظیفه انتقال جریان الکتریکی را بر عهده دارند و به دو دسته تقسیم میشوند:
الف) تیغههای قدرت (Main Contacts)
این تیغهها برای عبور جریان اصلی مصرفکننده (مانند موتور) طراحی شدهاند و توانایی تحمل جریانهای بالا را دارند.
ب) تیغههای کمکی (Auxiliary Contacts)
این تیغهها جریان کمی را از خود عبور میدهند و در مدارات فرمان و مانیتورینگ (برای ارسال سیگنال به PLC یا چراغ سیگنال) استفاده میشوند. تیغههای کمکی به دو صورت NO (در حالت عادی باز) و NC (در حالت عادی بسته) هستند.
- جنس کنتاکتها: معمولاً از آلیاژ نقره ساخته میشوند تا رسانایی بالا و مقاومت خوبی در برابر خوردگی و جوش خوردن ناشی از جرقه داشته باشند.
۵. فنر بازیاب (Return Spring)
زمانی که جریان برق بوبین قطع میشود، میدان مغناطیسی از بین میرود. در این لحظه، فنر بازیاب وظیفه دارد هسته متحرک را به حالت اول بازگرداند تا کنتاکتها از هم جدا شده و مدار قطع شود.
۶. سیستم جرقهگیر (Arc Chute)
در لحظه قطع و وصل شدن کنتاکتها (بهویژه در بارهای سلفی بزرگ)، جرقهای شدید ایجاد میشود. جرقهگیرها (محفظههای خاموشکننده قوس) وظیفه دارند این جرقه را هدایت، تقسیم و سریعاً خاموش کنند تا به تیغهها آسیب نرسد.
جدول خلاصه اجزای کنتاکتور و عملکرد آنها
| نام قطعه | وظیفه اصلی |
|---|---|
| بوبین | ایجاد میدان مغناطیسی با دریافت ولتاژ فرمان |
| هسته ثابت و متحرک | انتقال نیروی مکانیکی برای حرکت تیغهها |
| کنتاکت قدرت | قطع و وصل کردن جریان اصلی مصرفکننده |
| کنتاکت کمکی | استفاده در مدارات فرمان و اطلاعرسانی |
| فنر | بازگرداندن کنتاکتها به حالت عادی پس از قطع برق |
| جرقهگیر | جلوگیری از آسیب دیدن پلاتینها در اثر قوس الکتریکی |
نتیجهگیری
آشنایی با اجزای کنتاکتور به تکنسینها کمک میکند تا در صورت بروز مشکل (مانند وزوز کردن کنتاکتور یا چسبیدن پلاتینها)، سریعاً قطعه معیوب را شناسایی کنند. انتخاب یک کنتاکتور با کیفیت که دارای تیغههای با دوام و بوبین استاندارد باشد، طول عمر تجهیزات برقی شما را تضمین میکند.
سوالات متداول:
- چرا کنتاکتور وزوز میکند؟ معمولاً به دلیل کثیف شدن سطح هسته مغناطیسی یا شل شدن فنرهاست.
- آیا بوبین کنتاکتور قابل تعویض است؟ بله، در اکثر برندهای معتبر مانند اشنایدر یا هیوندای، بوبینها به راحتی تعویض میشوند.
