تفاوت کنتاکتور قدرت و فرمان در ساختار و کاربردها
در دنیای پیچیده مهندسی برق و اتوماسیون صنعتی، کنتاکتورها به عنوان یکی از کلیدیترین قطعات در مدارهای الکتریکی شناخته میشوند. اگرچه در نگاه اول ممکن است تمام کنتاکتورها شبیه به هم به نظر برسند، اما از نظر عملکردی و ساختاری به دو دسته اصلی تقسیم میشوند: کنتاکتور قدرت و کنتاکتور فرمان.
در این مقاله جامع، به بررسی دقیق تفاوتها، ساختار داخلی، کاربردها و نحوه انتخاب صحیح میان این دو تجهیز حیاتی خواهیم پرداخت.

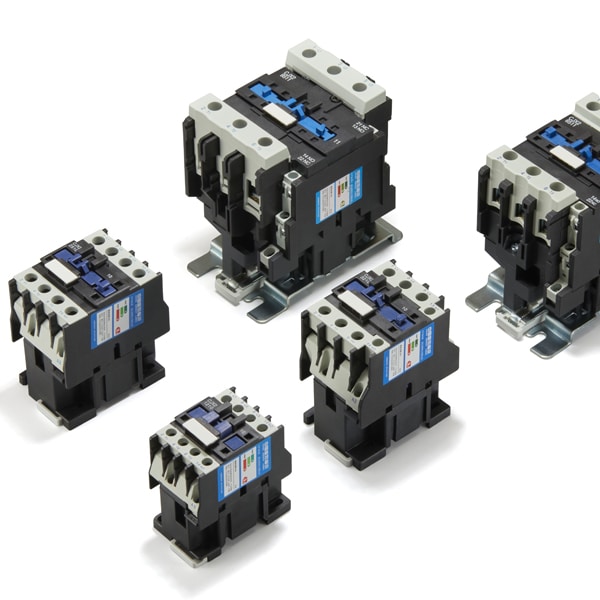

بخش اول: کنتاکتور چیست و چه وظیفهای دارد؟
پیش از بررسی تفاوتها، باید بدانیم که کنتاکتور یک کلید مغناطیسی است که با استفاده از خاصیت الکترومغناطیس، مدارهای الکتریکی را قطع و وصل میکند. یک کنتاکتور از سه بخش اصلی تشکیل شده است:
- بویین (Coil): که با عبور جریان از آن، میدان مغناطیسی ایجاد میشود.
- هسته (Core): که شامل یک بخش ثابت و یک بخش متحرک است.
- کنتاکتها (Contacts): که وظیفه برقراری یا قطع جریان را بر عهده دارند.
تفاوت اصلی میان مدلهای قدرت و فرمان در همین “کنتاکتها” و توانایی آنها در تحمل جریان نهفته است.

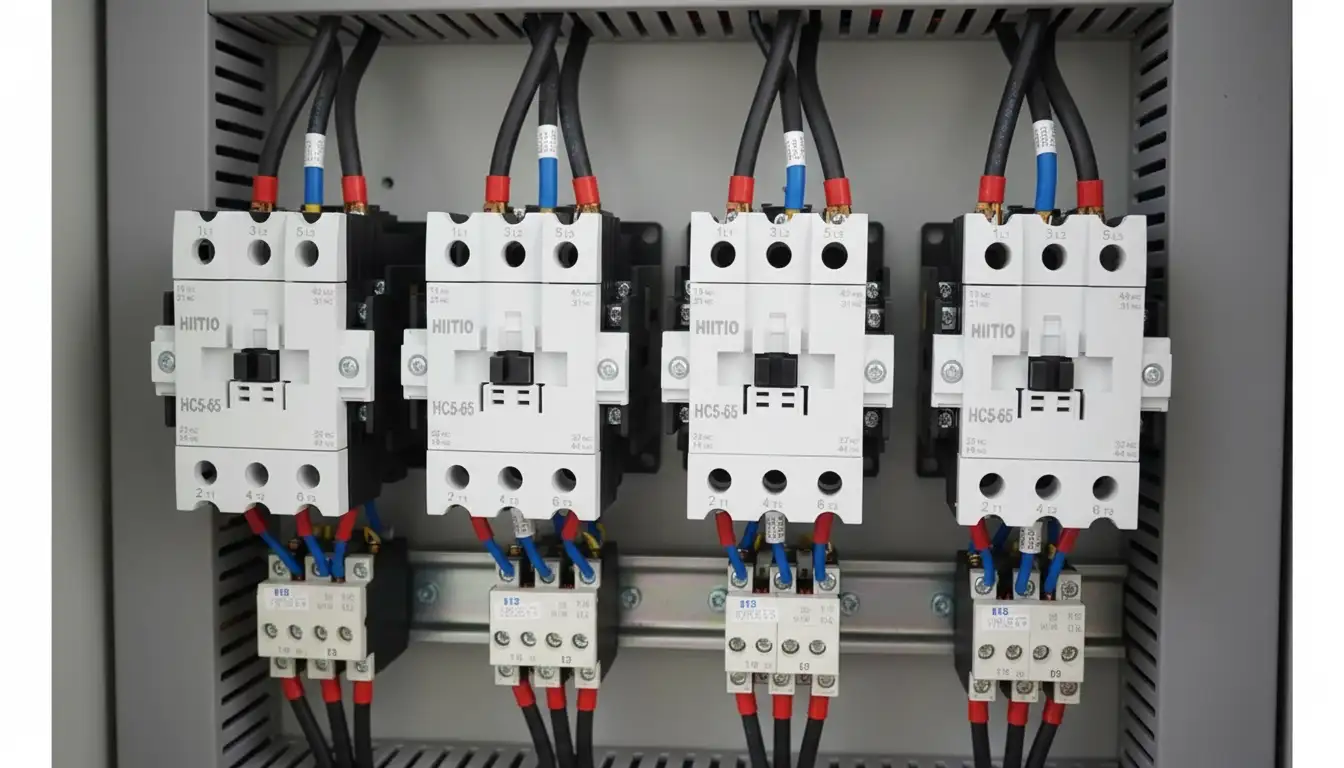

بخش دوم: کنتاکتور قدرت (Power Contactor)
کنتاکتور قدرت، همانطور که از نامش پیداست، برای سوئیچینگ مدارهای با توان بالا طراحی شده است. این کنتاکتورها وظیفه دارند جریانهای سنگین را به مصرفکنندههایی مانند الکتروموتورها، هیترها و بانکهای خازنی برسانند.
ویژگیهای کلیدی کنتاکتور قدرت:
- تعداد پلها: معمولاً دارای ۳ کنتاکت اصلی (برای برق سهفاز) هستند.
- تحمل جریان: توانایی عبور جریان از چند آمپر تا چندین هزار آمپر را دارند.
- سیستم اطفاء جرقه: به دلیل قطع و وصل جریانهای بالا، جرقههای شدیدی ایجاد میشود؛ لذا این کنتاکتورها مجهز به “محفظه جرقهگیر” (Arc Chute) هستند.
- ابعاد: به دلیل وجود کنتاکتهای پهنتر و سیستمهای حفاظتی، جثه بزرگتری دارند.
بخش سوم: کنتاکتور فرمان (Control/Auxiliary Contactor)
کنتاکتور فرمان که گاهی به آن کنتاکتور کمکی یا Relay Contactor نیز گفته میشود، برای عبور جریانهای بسیار ضعیف (معمولاً تا ۱۰ آمپر) طراحی شده است. وظیفه این کنتاکتور انتقال سیگنال، اجرای منطق در مدارات فرمان و اینترلاک کردن (قفل کردن) سیستمهاست.
ویژگیهای کلیدی کنتاکتور فرمان:
- تعداد کنتاکتها: معمولاً دارای تعداد زیادی کنتاکت NO (نرمالی اوپن) و NC (نرمالی کلوز) هستند (مثلاً ۲NO+2NC یا ۴NO).
- ظرافت ساختاری: به دلیل جریان پایین، کنتاکتها نازکتر و فاقد سیستم اطفاء جرقه پیشرفته هستند.
- سرعت عملکرد: معمولاً سرعت قطع و وصل بالاتری نسبت به مدلهای قدرت دارند.
بخش چهارم: تفاوتهای ساختاری و فنی
برای درک بهتر، تفاوتهای این دو را در چندین لایه بررسی میکنیم:
۱. ظرفیت عبور جریان (Current Rating)
کنتاکتور قدرت برای بارهای سنگین ساخته شده است. مثلاً یک کنتاکتور قدرت LS میتواند جریانی معادل ۸۰۰ آمپر را از خود عبور دهد. اما کنتاکتور فرمان تنها برای بارهای القایی ضعیف یا لامپهای سیگنال و بویین کنتاکتورهای دیگر طراحی شده و معمولاً حداکثر ۱۰ آمپر را تحمل میکند.
۲. نوع کنتاکتها
- در کنتاکتور قدرت، کنتاکتها از آلیاژهای نقره با ضخامت بالا ساخته میشوند تا در برابر داغ شدن و اکسیداسیون مقاوم باشند.
- در کنتاکتور فرمان، تمرکز بر روی تعداد کنتاکتهاست. این تجهیزات فاقد کنتاکت قدرت سه فاز هستند و فقط کنتاکتهای فرمان (Auxiliary) دارند.
۳. ابعاد و وزن
کنتاکتورهای قدرت به دلیل نیاز به فواصل عایقی بیشتر و کنتاکتهای حجیم، بسیار بزرگتر و سنگینتر هستند. کنتاکتور فرمان معمولاً ابعادی مشابه یک رله صنعتی بزرگ دارد.
۴. علائم اختصاری در نقشهکشی
در نقشههای استاندارد IEC:
- کنتاکتهای قدرت با اعداد تکرقمی (1-2، 3-4، 5-6) نمایش داده میشوند.
- کنتاکتهای فرمان با اعداد دورقمی (مثلاً 13-14 برای NO و 21-22 برای NC) مشخص میگردند.
بخش پنجم: دستهبندی کاربردی (Categories)
استاندارد IEC برای کنتاکتورها دستهبندیهایی تعیین کرده که تفاوت این دو را روشنتر میکند:
- AC-1: بارهای غیر القایی یا با اندوکتانس کم (مانند هیترها) – مخصوص کنتاکتور قدرت.
- AC-3: راهاندازی موتورهای قفس سنجابی (پرکاربردترین نوع) – مخصوص کنتاکتور قدرت.
- AC-15: کنترل بارهای مغناطیسی (مانند بویین شیرهای برقی) – مخصوص کنتاکتور فرمان.
بخش ششم: کاربردها در صنعت
کاربردهای کنتاکتور قدرت:
- راهاندازی موتورهای الکتریکی: در انواع روشهای مستقیم (Direct-on-line)، ستاره-مثلث و چپگرد-راستگرد.
- سیستمهای روشنایی وسیع: کنترل روشنایی معابر یا استادیومها.
- بانکهای خازنی: برای اصلاح ضریب توان در شبکههای برق.
- تابلوهای ATS: برای سوئیچینگ بین برق شهر و ژنراتور در آمپراژ بالا.
کاربردهای کنتاکتور فرمان:
- مدارات منطقی: زمانی که نیاز است با فشار دادن یک شستی، چندین بخش مدار به صورت همزمان فعال یا غیرفعال شوند.
- اینترلاک (Interlock): برای جلوگیری از وصل همزمان دو کنتاکتور (مثلاً در مدار ستاره-مثلث).
- افزایش تعداد کنتاکتها: وقتی یک کنتاکتور قدرت تعداد کنتاکت کمکی کافی ندارد، از یک کنتاکتور فرمان موازی با آن استفاده میشود.
- مانیتورینگ: ارسال سیگنال وضعیت (روشن/خاموش) به سیستمهای PLC.
بخش هفتم: بررسی کنتاکتورهای برند LS (یک مثال کاربردی)
برند LS الکتریک کره جنوبی، یکی از پیشروترین تولیدکنندگان در این حوزه است. در محصولات این برند:
- سری Metasol: کنتاکتورهای قدرت این سری از 6 آمپر تا 800 آمپر تولید میشوند و قابلیت نصب کنتاکتهای کمکی (فرمان) روی بدنه را دارند.
- کنتاکتورهای فرمان LS: معمولاً با کدهای خاصی شناخته میشوند که فقط دارای ۴ یا ۸ پل فرمان هستند و برای جریانهای زیر ۱۰ آمپر بهینهسازی شدهاند.
بخش هشتم: چگونه کنتاکتور مناسب را انتخاب کنیم؟
برای انتخاب صحیح، این چکلیست را دنبال کنید:
- نوع بار: آیا میخواهید یک موتور را روشن کنید (قدرت) یا یک سیگنال را منتقل کنید (فرمان)؟
- جریان نامی: حداکثر جریانی که از کنتاکتها عبور میکند چقدر است؟
- ولتاژ بویین: ولتاژ تحریک شما (220V AC یا 24V DC یا غیره) چقدر است؟
- تعداد کنتاکتهای مورد نیاز: به چند کنتاکت باز (NO) و چند کنتاکت بسته (NC) احتیاج دارید؟
- شرایط محیطی: میزان رطوبت، دما و گرد و غبار محیط نصب چقدر است؟
بخش نهم: نگهداری و عیبیابی
تفاوت در نگهداری این دو تجهیز نیز حائز اهمیت است:
- در کنتاکتورهای قدرت، کنتاکتها به دلیل آرک (جرقه) زدن ممکن است دچار “خالزدگی” شوند که باید به صورت دورهای چک و در صورت لزوم تمیز یا تعویض شوند.
- در کنتاکتورهای فرمان، بیشترین خرابی مربوط به سوختن بویین یا تجمع گرد و غبار در کنتاکتهای ظریف است که باعث عدم برقراری صحیح سیگنال میشود.
جمعبندی نهایی
در یک کلام، کنتاکتور قدرت “بازوی اجرایی” و کنتاکتور فرمان “مغز متفکر” یک مدار الکتریکی هستند. کنتاکتور قدرت وظیفه جابهجایی انرژی عظیم را بر عهده دارد، در حالی که کنتاکتور فرمان با جریانهای کوچک، نظم و امنیت اجرای دستورات را برقرار میکند.
درک دقیق تفاوتهای این دو تجهیز نه تنها باعث طراحی بهینهتر تابلوهای برق میشود، بلکه از هزینههای اضافی ناشی از انتخاب اشتباه تجهیزات جلوگیری میکند. برندهایی نظیر LS با ارائه طیف وسیعی از هر دو نوع کنتاکتور، تمامی نیازهای صنایع از پروژههای ساختمانی کوچک تا کارخانجات بزرگ فولاد را پوشش میدهند.
