آشنایی با کنتاکتهای کمکی (Auxiliary)
در دنیای پیچیده مهندسی برق و اتوماسیون صنعتی، تجهیزاتی وجود دارند که شاید به تنهایی قدرت جابهجایی بارهای سنگین را نداشته باشند، اما بدون حضور آنها، کنترل و ایمنی مدار کاملاً فلج میشود. کنتاکتهای کمکی (Auxiliary Contacts) دقیقاً همان قهرمانان پشتصحنه هستند. اگر کنتاکتورها را عضلات یک سیستم الکتریکی بدانیم، کنتاکتهای کمکی نقش اعصاب و پیامرسانهای این سیستم را ایفا میکنند.
در این مقاله جامع، به بررسی دقیق ماهیت، انواع، کاربردها و اهمیت کنتاکتهای کمکی در تابلوهای برق میپردازیم. اگر به دنبال ارتقای دانش فنی خود یا خرید بهینه این قطعات از مجموعههای معتبری همچون تکنوفاز ایرانیان هستید، این راهنما برای شما نوشته شده است.
کنتاکت کمکی چیست؟ (تعریف و مفاهیم پایه)

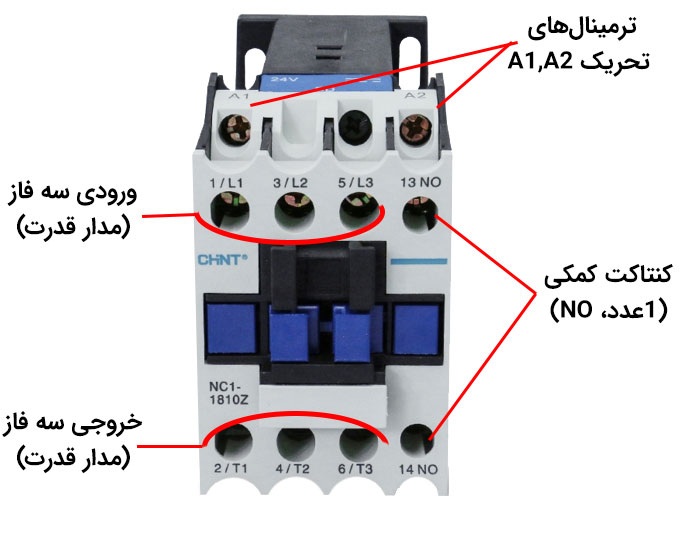

کنتاکت کمکی یک سوییچ ثانویه است که به لحاظ مکانیکی به کنتاکتهای اصلی یک کنتاکتور، دژنکتور یا کلید اتوماتیک متصل است. وظیفه اصلی کنتاکتور، قطع و وصل جریانهای بالای برق (مانند جریان ورودی به یک الکتروموتور) است. اما کنتاکت کمکی برای عبور جریانهای ضعیف (معمولاً تا ۱۰ آمپر) طراحی شده و وظیفه آن انتقال سیگنال و فرمان است.
زمانی که بوبین کنتاکتور تحریک شده و کنتاکتهای اصلی تغییر وضعیت میدهند (بسته میشوند)، کنتاکتهای کمکی نیز همزمان تغییر حالت میدهند. این هماهنگی مکانیکی باعث میشود که سیستم کنترل (مدار فرمان) دقیقاً از وضعیت فعلی قدرت (مدار قدرت) مطلع شود.
تفاوت کنتاکت اصلی و کنتاکت کمکی
برای درک بهتر، باید به تفاوتهای ساختاری این دو توجه کرد:
- ظرفیت جریاندهی: کنتاکتهای اصلی برای تحمل جریانهای هجومی و مداوم موتورها ساخته شدهاند، در حالی که کنتاکتهای کمکی برای جریانهای کوچک فرمان کاربرد دارند.
- ابعاد فیزیکی: کنتاکتهای اصلی بزرگتر و دارای آلیاژهای مقاومتر در برابر آرک (جرقه) هستند.
- هدف عملکرد: کنتاکت اصلی «بار» را تغذیه میکند، اما کنتاکت کمکی «وضعیت» را گزارش میدهد یا منطق مدار را اجرا میکند.
انواع کنتاکتهای کمکی بر اساس عملکرد
کنتاکتهای کمکی معمولاً در دو نوع استاندارد عرضه میشوند:
۱. کنتاکت باز (Normally Open – NO)
این کنتاکت در حالت عادی (زمانی که کنتاکتور قطع است) باز است و جریانی از آن عبور نمیکند. به محض برقدار شدن بوبین و وصل شدن کنتاکتور، این تیغه بسته شده و مسیر جریان در مدار فرمان را برقرار میکند. از این نوع معمولاً برای چراغهای سیگنال «روشن» یا مدارهای خودنگهدار استفاده میشود.
۲. کنتاکت بسته (Normally Closed – NC)
این کنتاکت در حالت استراحت بسته است. با فعال شدن کنتاکتور، این تیغه باز شده و جریان را قطع میکند. کاربرد اصلی آن در مدارات اینترلاک (Interlock) و چراغهای سیگنال «خطا» یا «خاموش» است.

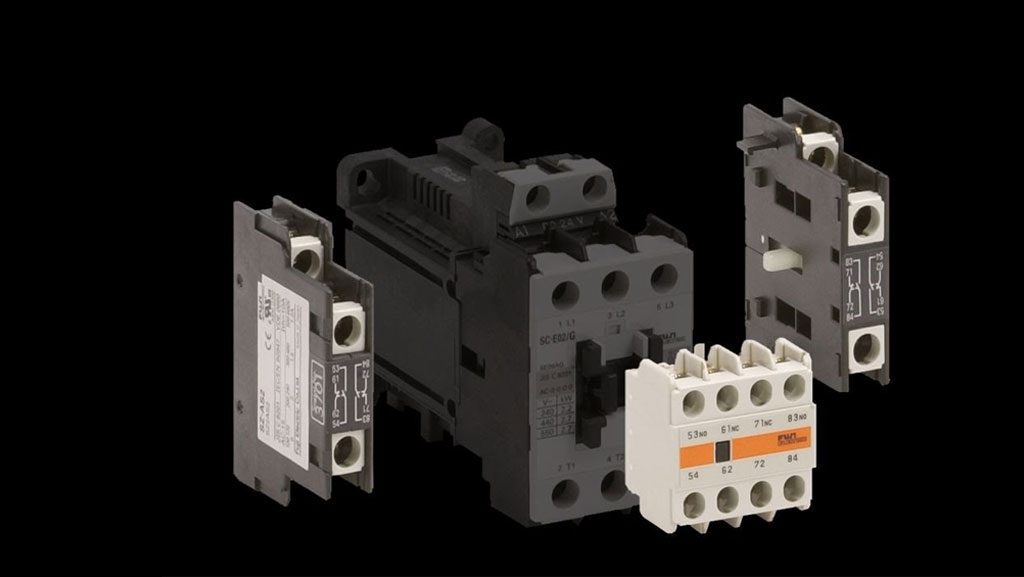

انواع نصب کنتاکت کمکی بر روی تجهیزات
تولیدکنندگان معتبری مانند ال اس (LS)، اشنایدر و هیوندای، کنتاکتهای کمکی را به گونهای طراحی میکنند که به راحتی به تجهیزات اصلی اضافه شوند. روشهای نصب رایج عبارتند از:
- نصب از رو (Front Mount): این بلوکها مستقیماً روی قسمت جلویی کنتاکتور نصب میشوند. مزیت آنها اشغال نکردن فضای عرضی روی ریل مینیاتوری است.
- نصب از بغل (Side Mount): این کنتاکتها به دیواره جانبی کنتاکتور متصل میشوند. معمولاً در تابلوهایی که عمق کمی دارند اما عرض ریل کافی است، از این مدل استفاده میشود.
- کنتاکتهای داخلی: در برخی کلیدهای اتوماتیک (MCCB)، کنتاکت کمکی در داخل بدنه کلید جاسازی شده است.
کاربردهای حیاتی کنتاکتهای کمکی در صنعت
بدون کنتاکت کمکی، کنترل هوشمند بر روی سیستمهای برقی غیرممکن است. در ادامه به مهمترین کاربردهای آن اشاره میکنیم:
۱. مدار خودنگهدار (Self-Holding)
وقتی شما دکمه “استارت” را فشار میدهید و رها میکنید، موتور نباید خاموش شود. کنتاکت کمکی NO که به صورت موازی با شستی استارت قرار گرفته، وظیفه دارد پس از رها شدن دکمه، برق بوبین را تامین کرده و کنتاکتور را در حالت وصل نگه دارد.
۲. اینترلاک الکتریکی (Interlocking)
در مدارات چپگرد-راستگرد، هرگز نباید دو کنتاکتور همزمان وصل شوند (چون باعث اتصال کوتاه شدید میشود). با استفاده از کنتاکتهای بسته (NC) هر کنتاکتور در مسیر بوبین کنتاکتور دیگر، ایمنی تضمین میشود. یعنی تا زمانی که کنتاکتور اول روشن است، کنتاکتور دوم حتی با فشردن دکمه استارت هم روشن نخواهد شد.
۳. مانیتورینگ و PLC
در سیستمهای اتوماسیون پیشرفته، PLC نیاز دارد بداند که آیا فرمان صادر شده اجرا شده است یا خیر. کنتاکت کمکی سیگنالی را به ورودیهای PLC میفرستد تا نرمافزار از وضعیت فیزیکی کنتاکتور مطلع شود.
۴. عیبیابی و هشدار
اتصال کنتاکت کمکی به چراغهای سیگنال روی درب تابلو برق یا آژیرهای خطر، به اپراتور کمک میکند تا بدون باز کردن درب تابلو، از وضعیت کارکرد یا بروز خطا در موتورها مطلع شود.
مزایای استفاده از کنتاکتهای کمکی باکیفیت
استفاده از برندهای معتبر و خرید از تامینکنندگان اصیل مانند تکنوفاز ایرانیان، مزایای زیر را به همراه دارد:
- افزایش ایمنی: اطمینان از عملکرد دقیق اینترلاکها و جلوگیری از حوادث آتشسوزی یا سوختن موتور.
- کاهش هزینههای نگهداری: کنتاکتهای باکیفیت دچار چسبندگی یا اکسیداسیون زودرس نمیشوند.
- انعطافپذیری در طراحی: امکان افزودن تعداد زیادی کنتاکت (تا ۸ عدد یا بیشتر) به یک کنتاکتور واحد برای اجرای منطقهای پیچیده.
نکات مهم در انتخاب و خرید کنتاکت کمکی
برای انتخاب صحیح این قطعه، باید به موارد زیر توجه کنید:
- برند و مدل دستگاه اصلی: کنتاکت کمکی باید با برند کنتاکتور شما همخوانی داشته باشد (مثلاً برای کنتاکتورهای سری Metasol ال اس، باید از کمکیهای مخصوص همان سری استفاده کرد).
- تعداد تیغهها: بررسی کنید که به چند تیغه NO و چند تیغه NC نیاز دارید (مثلاً مدلهای 1NO+1NC یا 2NO+2NC).
- ولتاژ عایقی: اطمینان حاصل کنید که کنتاکت کمکی توانایی تحمل ولتاژ مدار فرمان شما را دارد.
- نوع نصب: با توجه به فضای داخل تابلو، مدل نصب از رو یا نصب از بغل را انتخاب کنید.
چرا تهیه تجهیزات جانبی از “تکنوفاز ایرانیان”؟
در بازار تجهیزات برق، قطعات تقلبی یا بیکیفیت میتوانند کل سیستم شما را با خطر مواجه کنند. تکنوفاز ایرانیان به عنوان یکی از تامینکنندگان تخصصی تجهیزات برق صنعتی و نمایندگی محصولات برندهای معتبری همچون LS (ال اس)، بستری امن برای خرید کنتاکتهای کمکی اورجینال فراهم کرده است.
مزایای خرید از تکنوفاز:
- تضمین اصالت کالا: تمامی قطعات دارای استانداردهای جهانی و کد رهگیری هستند.
- مشاوره فنی: اگر در انتخاب نوع کنتاکت کمکی برای مدار خود مردد هستید، کارشناسان تکنوفاز شما را راهنمایی میکنند.
- موجودی کامل: انواع کنتاکتهای نصب از رو و بغل برای رنجهای مختلف آمپری همیشه موجود است.
- قیمت رقابتی: حذف واسطهها باعث شده تا قیمت نهایی برای مصرفکننده و تابلو سازان بسیار مناسب باشد.
نتیجهگیری
کنتاکتهای کمکی، هرچند کوچک و ساده به نظر میرسند، اما ستون فقرات هوشمندسازی و ایمنی در تابلوهای برق هستند. از اجرای سادهترین مدارات استارت-استاپ تا پیچیدهترین سیستمهای مانیتورینگ صنعتی، همگی به عملکرد دقیق این تیغهها وابستهاند. با انتخاب برندهای پیشرو و خرید از مراکز معتبری همچون تکنوفاز ایرانیان، پایداری و سلامت سیستمهای الکتریکی خود را تضمین کنید.
