تفاوت کلید مینیاتوری با کلید اتوماتیک؛ راهنمای جامع انتخاب و خرید

در دنیای مهندسی برق و طراحی تابلوهای برق، انتخاب تجهیزات حفاظتی مناسب نه تنها ضامن سلامت تجهیزات است، بلکه از بروز فجایع انسانی و مالی ناشی از آتش‌سوزی‌های الکتریکی جلوگیری می‌کند. دو مورد از پرکاربردترین تجهیزات در این زمینه، کلید مینیاتوری (MCB) و کلید اتوماتیک (MCCB) هستند. اگرچه هر دو وظیفه قطع جریان در مواقع خطا را بر عهده دارند، اما تفاوت‌های ساختاری و عملکردی آن‌ها بسیار حیاتی است.

در این مقاله تخصصی، به بررسی دقیق تفاوت کلید مینیاتوری با کلید اتوماتیک می‌پردازیم و به شما کمک می‌کنیم تا بر اساس نیاز پروژه خود، بهترین انتخاب را داشته باشید.

کلید مینیاتوری (MCB) چیست؟

MCB مخفف عبارت Miniature Circuit Breaker است. این کلید یک وسیله الکترومکانیکی است که مدار الکتریکی را در برابر جریان‌های غیرمجاز (اضافه بار و اتصال کوتاه) محافظت می‌کند. کلیدهای مینیاتوری عمدتاً در مدارهای با جریان پایین، مانند برق ساختمان‌های مسکونی، اداری و بخش‌های کنترلی صنایع استفاده می‌شوند.

ویژگی‌های کلیدی MCB:

• جریان نامی معمولاً تا ۱۲۵ آمپر.
• قدرت قطع پایین (نسبت به کلیدهای اتوماتیک).
• مشخصات قطع غیرقابل تنظیم (ثابت).
• نصب آسان روی ریل (DIN Rail).

کلید اتوماتیک (MCCB) چیست؟

MCCB مخفف عبارت Molded Case Circuit Breaker (کلید قطع‌کننده در قالب تزریقی) است. این کلیدها برای حفاظت از مدارهای توزیع نیرو در جریان‌های بالا و کاربردهای صنعتی طراحی شده‌اند. کلید اتوماتیک علاوه بر حفاظت در برابر اضافه بار و اتصال کوتاه، امکانات گسترده‌تری مانند تنظیمات دقیق جریان و حفاظت‌های پیشرفته را ارائه می‌دهد.

ویژگی‌های کلیدی MCCB

• جریان نامی تا ۲۵۰۰ آمپر (و گاهی بیشتر).
• قدرت قطع بسیار بالا در برابر جریان‌های اتصال کوتاه شدید.
• قابلیت تنظیم پارامترهای حفاظتی (در اکثر مدل‌ها).
• بدنه مستحکم و ابعاد بزرگتر.

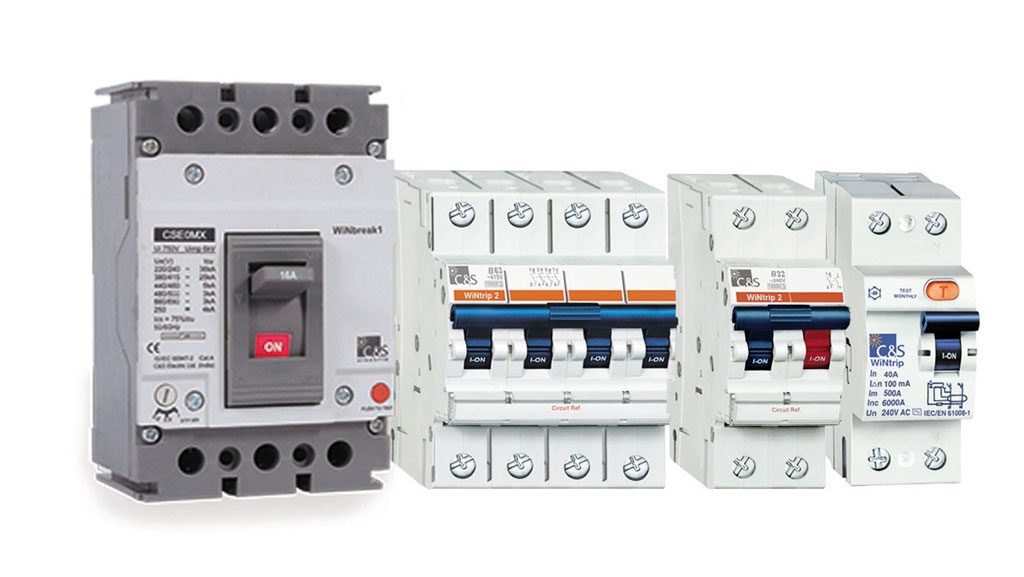

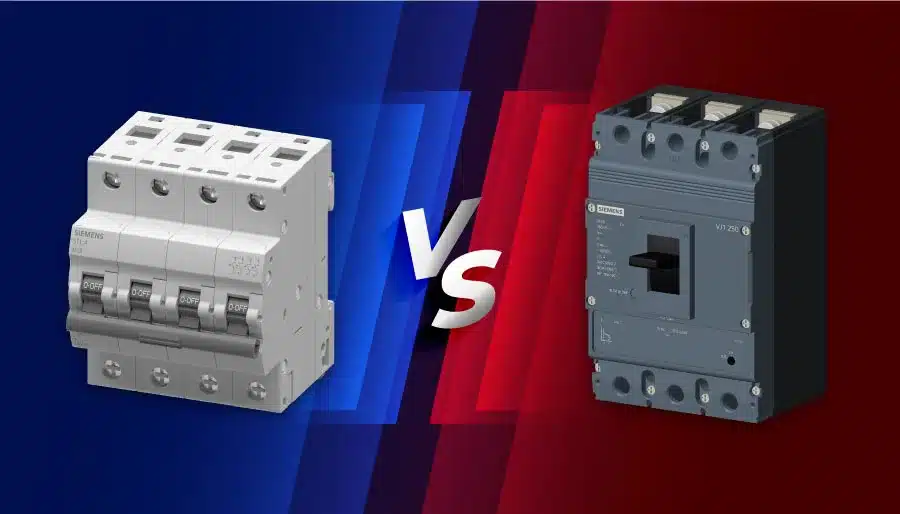

بررسی تفاوت‌های اصلی کلید مینیاتوری و کلید اتوماتیک

برای درک عمیق‌تر، باید این دو تجهیز را از جنبه‌های مختلف با هم مقایسه کنیم:

الف) تفاوت در محدوده جریان نامی (Rated Current)

یکی از بارزترین تفاوت‌ها، میزان جریانی است که این کلیدها می‌توانند در حالت عادی از خود عبور دهند.

• کلید مینیاتوری: معمولاً در بازه ۱ آمپر تا ۶۳ آمپر تولید می‌شوند، هرچند مدل‌های ۱۰۰ و ۱۲۵ آمپر نیز وجود دارند.
• کلید اتوماتیک: این کلیدها از حدود ۱۶ آمپر شروع شده و تا ۱۶۰۰ یا ۲۵۰۰ آمپر در مدل‌های صنعتی بزرگ تولید می‌شوند. بنابراین برای ورودی اصلی تابلوهای برق بزرگ، قطعاً از MCCB استفاده می‌شود.

ب) قدرت قطع (Interrupting Capacity)

قدرت قطع به معنای حداکثر جریان اتصال کوتاهی است که کلید می‌تواند بدون آسیب دیدن، آن را قطع کند.

• MCB: قدرت قطع این کلیدها معمولاً بین ۴.۵ تا ۱۵ کیلوآمپر (kA) است. این مقدار برای محیط‌های خانگی و تجاری کوچک کافی است.
• MCCB: قدرت قطع کلیدهای اتوماتیک بسیار بالاتر است و معمولاً از ۲۵ کیلوآمپر شروع شده و در مدل‌های خاص به بیش از ۱۰۰ کیلوآمپر می‌رسد. این ویژگی باعث می‌شود MCCB برای محیط‌های صنعتی که ترانسفورماتورهای قدرتمند دارند، ضروری باشد.

ج) قابلیت تنظیم (Adjustability)

این مورد یکی از فنی‌ترین تفاوت‌های این دو کلید است.

• کلید مینیاتوری: منحنی قطع و جریان نامی در MCBها ثابت است. برای مثال، یک کلید ۱۶ آمپر کلاس C، همیشه بر اساس پارامترهای پیش‌فرض کارخانه عمل می‌کند.
• کلید اتوماتیک: بسیاری از کلیدهای اتوماتیک دارای واحد تریپ (Trip Unit) قابل تنظیم هستند. کاربر می‌تواند جریان حرارتی (برای اضافه بار) و جریان مغناطیسی (برای اتصال کوتاه) را با توجه به نیاز بار تغییر دهد. در مدل‌های الکترونیکی، این تنظیمات بسیار دقیق‌تر و شامل زمان تاخیر نیز می‌شوند.

د) لوازم جانبی و تجهیزات کمکی

• MCB: لوازم جانبی محدودی مانند کنتاکت کمکی یا رله شنت دارند که به ندرت در کاربردهای خانگی استفاده می‌شود.
• MCCB: تنوع لوازم جانبی در کلیدهای اتوماتیک بسیار بالاست. کنتاکت‌های کمکی (Auxiliary)، کنتاکت خطا (Alarm)، رله شنت (Shunt Trip)، رله افت ولتاژ (Under Voltage) و موتوردار کردن کلید برای کنترل از راه دور، از امکانات رایج MCCBها هستند.

مقایسه انواع کلاس‌ها و کاربردها

کلاس‌های کلید مینیاتوری:

تیپ B (تندکار): مناسب برای بارهای روشنایی و مسکونی.
تیپ C (کندکار): پرکاربردترین نوع برای بارهای موتوری کوچک و مصارف صنعتی سبک.
تیپ D (بسیار کندکار): مخصوص بارهایی با جریان شماتیک بالا مانند ترانسفورماتورها و دستگاه‌های اشعه X.

انواع کلید اتوماتیک بر اساس تنظیمات:

غیرقابل تنظیم (Fix): مانند مینیاتوری، جریان قطع ثابتی دارد اما با بدنه و قدرت قطع MCCB.
تنظیم‌پذیر حرارتی-مغناطیسی: اجازه تنظیم جریان بار را به کاربر می‌دهد.
الکترونیکی (میکروپراسسوری): دارای تنظیمات بسیار دقیق و پیشرفته برای حفاظت از شبکه‌های حساس.

تفاوت در استانداردها

کلیدهای مینیاتوری معمولاً تحت استاندارد IEC 60898-1 طراحی می‌شوند که مربوط به کاربردهای خانگی و مشابه است. در مقابل، کلیدهای اتوماتیک تحت استاندارد IEC 60947-2 تولید می‌شوند که استانداردی سخت‌گیرانه‌تر برای تجهیزات فشار ضعیف صنعتی است.

 بررسی ابعاد و روش نصب

نصب: کلیدهای مینیاتوری به راحتی روی ریل‌های فلزی استاندارد چفت می‌شوند. اما کلیدهای اتوماتیک به دلیل وزن و ابعاد بزرگتر، معمولاً با پیچ به صفحه داخلی تابلو برق (Mounting Plate) متصل می‌شوند.
ابعاد: یک MCCB ۲۵۰ آمپر ممکن است فضایی معادل ۱۰ تا ۱۵ کلید مینیاتوری را در تابلو اشغال کند.

تفاوت قیمت و طول عمر

هزینه خرید یک کلید اتوماتیک به مراتب بالاتر از کلید مینیاتوری است. دلیل این امر استفاده از مواد با کیفیت‌تر در بدنه، سیستم‌های اطفای جرقه (Arc Chute) پیشرفته‌تر و مکانیزم‌های قطع پیچیده‌تر است. از نظر طول عمر، MCCBها برای تعداد دفعات قطع و وصل (Mechanical & Electrical Endurance) بیشتری تحت جریان‌های بالا طراحی شده‌اند.

 چه زمانی از MCB و چه زمانی از MCCB استفاده کنیم؟

انتخاب بین این دو تجهیز نباید صرفاً بر اساس قیمت باشد. در اینجا چند سناریو آورده شده است:

• سناریوی اول: محافظت از مدار روشنایی یک آپارتمان.
• انتخاب: کلید مینیاتوری (MCB). جریان پایین است و قدرت قطع بالایی نیاز نیست.
• سناریوی دوم: خروجی یک ترانسفورماتور ۸۰۰ کیلو ولت آمپر در یک کارخانه.
• انتخاب: کلید اتوماتیک (MCCB). جریان نامی بسیار بالاست و در صورت اتصال کوتاه، انرژی عظیمی آزاد می‌شود که فقط از عهده MCCB برمی‌آید.
• سناریوی سوم: حفاظت از یک الکتروموتور بزرگ که جریان استارت بالایی دارد.
• انتخاب: کلید اتوماتیک قابل تنظیم. زیرا می‌توانید جریان تریپ را دقیقاً مطابق با پلاک موتور تنظیم کنید تا از قطع‌های بی‌مورد جلوگیری شود.

مزایای استفاده از کلید اتوماتیک به جای مینیاتوری در ورودی تابلو

بسیاری از برقکاران برای کاهش هزینه، در ورودی تابلوهای اصلی نیز از کلید مینیاتوری ۱۰۰ آمپر استفاده می‌کنند. این یک اشتباه مهندسی خطرناک است!

پایداری: در صورت بروز خطا در یکی از شاخه‌های فرعی، کلید اتوماتیک ورودی به دلیل قابلیت تنظیم زمان (Selectivity)، اجازه می‌دهد فقط کلید همان شاخه قطع شود و کل برق ساختمان قطع نگردد.
ایمنی: قدرت قطع مینیاتوری ممکن است در برابر اتصال کوتاه ورودی کافی نباشد و کلید منفجر شود.

جدول مقایسه‌ای در یک نگاه

نکات مهم در هنگام خرید

هنگام خرید هر یک از این تجهیزات، حتماً به موارد زیر توجه کنید:

• برند معتبر: برندهایی نظیر اشنایدر، زیمنس، ABB و برندهای باکیفیت داخلی را انتخاب کنید. تجهیزات تقلبی در این حوزه خطر مرگبار دارند.
• تعداد پل‌ها: هر دو کلید در انواع تک پل، دو پل، سه پل و چهار پل (برای قطع نول) موجود هستند.
• منحنی قطع: با توجه به نوع بار (موتوری یا مقاومتی) کلاس کلید را انتخاب کنید.

جمع‌بندی نهایی

درک تفاوت کلید مینیاتوری با کلید اتوماتیک برای هر تکنسین یا مهندس برقی الزامی است. به طور خلاصه، کلید مینیاتوری راهکاری اقتصادی و مناسب برای جریان‌های پایین و بارهای ساده است، در حالی که کلید اتوماتیک با قدرت قطع بالا و تنظیمات پیشرفته، ستون فقرات حفاظت در سیستم‌های صنعتی و توان بالا محسوب می‌شود.

همیشه به یاد داشته باشید که در طراحی سیستم‌های حفاظتی، “ایمنی” نباید فدای “هزینه” شود. استفاده از یک MCCB با کیفیت در جای درست، می‌تواند از خساراتی چندین برابر قیمت خود جلوگیری کند.
