منبع تغذیه سوئیچینگ چگونه کار می‌کند؟ راهنمای کامل عملکرد و اجزاء SMPS

در دنیای امروز، تقریباً تمام دستگاه‌های الکترونیکی از گوشی‌های هوشمند گرفته تا لپ‌تاپ‌ها، سرورهای غول‌آسا و دستگاه‌های صنعتی، برای کارکرد خود به ولتاژ مستقیم (DC) پایدار نیاز دارند. اما برقی که از پریزهای دیواری دریافت می‌کنیم، ولتاژ متناوب (AC) با ولتاژ بالا (۲۲۰ ولت) است. وظیفه تبدیل این برق AC به DC بر عهده منبع تغذیه است.

در گذشته از منابع تغذیه خطی (Linear) استفاده می‌شد که بسیار سنگین و ناکارآمد بودند. اما امروزه منبع تغذیه سوئیچینگ (Switching Mode Power Supply – SMPS) به دلیل بازدهی بالا و وزن کم، حاکم مطلق دنیای الکترونیک است. اما این سیستم پیچیده واقعاً چگونه کار می‌کند؟

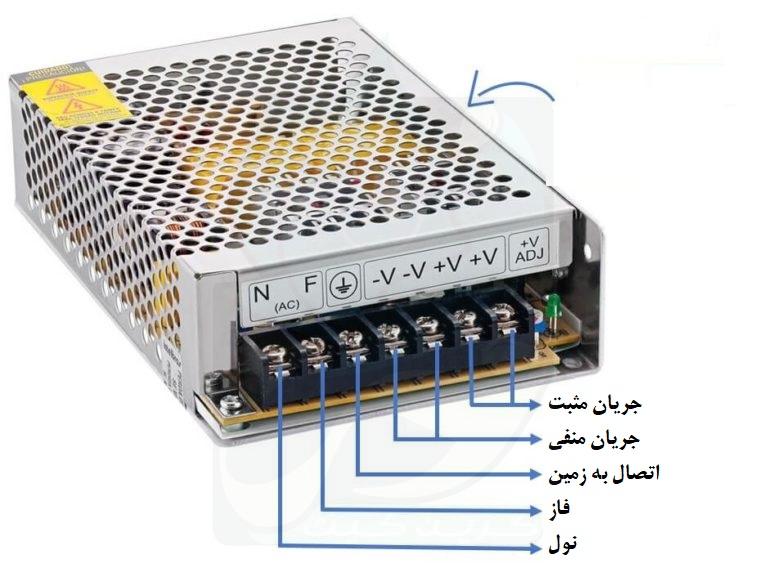

منبع تغذیه سوئیچینگ چیست؟

منبع تغذیه سوئیچینگ یک مدار الکترونیکی است که ولتاژ را به روش “سوئیچینگ” یا قطع و وصل سریع تبدیل می‌کند. برخلاف منابع خطی که ولتاژ اضافی را به صورت گرما تلف می‌کنند، منابع سوئیچینگ با استفاده از المان‌های ذخیره‌کننده انرژی (مانند سلف و خازن) و یک سوئیچ فرکانس بالا (ترانزیستور)، ولتاژ را با کمترین اتلاف انرژی تنظیم می‌کنند.

مراحل گام‌به‌گام عملکرد منبع تغذیه سوئیچینگ

عملکرد یک SMPS را می‌توان به ۵ مرحله اصلی تقسیم کرد:

۱. یکسوسازی ورودی (Input Rectification)

ابتدا برق شهری (۲۲۰ ولت AC) وارد منبع تغذیه می‌شود. در اولین قدم، این برق توسط یک پل دیودی (Bridge Rectifier) به برق DC تبدیل می‌شود. در این مرحله ولتاژ خروجی هنوز دارای نوسان (Ripple) است، بنابراین یک خازن بزرگ (خازن صافی) این نوسانات را تا حد زیادی حذف کرده و یک ولتاژ DC بالا (حدود ۳۱۰ ولت) ایجاد می‌کند.

۲. سوئیچینگ فرکانس بالا (High-Frequency Switching)

این مهم‌ترین بخش ماجراست. ولتاژ DC مستقیم به یک سوئیچ الکترونیکی سریع (معمولاً یک MOSFET) هدایت می‌شود. یک آی‌سی کنترلر، این ترانزیستور را با سرعت بسیار بالا (بین ۲۰ هزار تا بیش از ۱ میلیون بار در ثانیه یا همان ۲۰ کیلوهرتز تا چند مگاهرتز) روشن و خاموش می‌کند. این کار باعث می‌شود ولتاژ DC به صورت “پالس‌های مربعی” درآید.

۳. ترانسفورماتور فرکانس بالا (Inverter Transformer)

چرا سوئیچینگ با فرکانس بالا انجام می‌شود؟ طبق قوانین فیزیک، با افزایش فرکانس، اندازه ترانسفورماتور مورد نیاز برای انتقال توان کاهش می‌یابد. به همین دلیل است که شارژر کوچک موبایل شما می‌تواند توانی را منتقل کند که در گذشته به یک ترانسفورماتور نیم کیلویی نیاز داشت. این پالس‌های فرکانس بالا وارد یک ترانسفورماتور کوچک با هسته فریت می‌شوند و ولتاژ را به مقدار مورد نظر (مثلاً ۱۲ یا ۵ ولت) کاهش می‌دهند. همچنین این ترانسفورماتور باعث ایزولاسیون (جداسازی خروجی از برق خطرناک ورودی) می‌شود.

۴. یکسوسازی و فیلتر خروجی (Output Rectification & Filtering)

ولتاژ خروجی ترانسفورماتور هنوز به صورت پالس‌های فرکانس بالا است. این پالس‌ها توسط دیودهای سریع (مانند دیود شاتکی) دوباره به DC تبدیل می‌شوند. سپس از سلف‌ها و خازن‌های خروجی عبور می‌کنند تا یک ولتاژ کاملاً صاف، تمیز و بدون نویز برای مصرف‌کننده نهایی تولید شود.

۵. حلقه بازخورد و رگولاسیون (Feedback Loop)

برای اینکه ولتاژ خروجی در برابر تغییرات بار (مثلاً وقتی گوشی را به شارژر وصل می‌کنید یا جدا می‌کنید) ثابت بماند، یک سیستم نظارتی وجود دارد. یک آی‌سی کنترلر دائماً خروجی را چک می‌کند. اگر ولتاژ کمی افت کند، کنترلر به ترانزیستور دستور می‌دهد که زمان “روشن بودن” خود را در هر ثانیه افزایش دهد (PWM – مدولاسیون پهنای پالس). این حلقه بازخورد معمولاً از طریق یک اپتوکوپلر انجام می‌شود تا ایزولاسیون الکتریکی حفظ شود.

مدار الکتریکی چیست؟ به زبان ساده

اجزای اصلی یک مدار سوئیچینگ

• پل دیودی: برای تبدیل AC به DC.
• خازن‌های صافی: ذخیره انرژی و حذف نوسان.
• ترانزیستور سوئیچینگ (MOSFET): قلب تپنده مدار برای قطع و وصل جریان.
• ترانسفورماتور فریت: کاهش ولتاژ در ابعاد بسیار کوچک.
• آی‌سی کنترلر (PWM Controller): مغز متفکر که سرعت سوئیچینگ را تنظیم می‌کند.
• اپتوکوپلر: انتقال گزارش ولتاژ از خروجی به ورودی به صورت نوری (برای ایمنی).

مزایای منابع تغذیه سوئیچینگ نسبت به خطی

۱. بازدهی بسیار بالا: منابع سوئیچینگ بازدهی بین ۸۰ تا ۹۵ درصد دارند، در حالی که منابع خطی معمولاً زیر ۵۰ درصد بازدهی دارند و بخش زیادی از انرژی را به صورت گرما هدر می‌دهند.

۲. ابعاد کوچک و وزن کم: حذف ترانسفورماتورهای آهنی بزرگ باعث شده این منابع بسیار سبک و قابل حمل باشند.

۳. محدوده ولتاژ ورودی گسترده: اکثر این منابع می‌توانند با ولتاژهای مختلف (از ۸۵ تا ۲۶۵ ولت AC) کار کنند، که آن‌ها را برای استفاده جهانی مناسب می‌کند.

۴. پایداری عالی: به دلیل وجود حلقه بازخورد سریع، ولتاژ خروجی بسیار دقیق تنظیم می‌شود.

معایب منابع تغذیه سوئیچینگ

با وجود مزایای فراوان، این منابع دو چالش اصلی دارند:

نویز الکترومغناطیسی (EMI): سوئیچینگ سریع باعث ایجاد نویز رادیویی می‌شود که باید با فیلترهای مخصوص (EMI Filter) مهار شود.
پیچیدگی طراحی: تعمیر و طراحی این مدارات به دلیل قطعات زیاد و حساسیت بالا، دشوارتر از منابع خطی ساده است.

انواع توپولوژی‌های سوئیچینگ

بسته به توان و کاربرد، منابع سوئیچینگ به دسته‌های مختلفی تقسیم می‌شوند:

1. Buck (کاهنده): برای کاهش ولتاژ DC به DC.
2. Boost (افزاینده): برای افزایش ولتاژ.
3. Flyback: پرکاربردترین مدل برای توان‌های پایین (مانند شارژرها و تلویزیون‌ها).
4. Forward: برای توان‌های متوسط و بالاتر.

تابلو برق ATS (Automatic Transfer Switch) چیست؟

نتیجه‌گیری

منبع تغذیه سوئیچینگ (SMPS) شاهکار مهندسی الکترونیک است که با استفاده از تکنیک قطع و وصل سریع و فرکانس بالا، توانسته است بازدهی را به حداکثر و ابعاد را به حداقل برساند. درک نحوه عملکرد منبع تغذیه سوئیچینگ به متخصصان کمک می‌کند تا در انتخاب قطعات، تعمیرات و طراحی سیستم‌های صنعتی دقت بیشتری داشته باشند.

اگر به دنبال خرید یا بررسی تخصصی تجهیزات برق صنعتی و منابع تغذیه هستید، همواره به استانداردهای حفاظتی و کیفیت قطعات به‌کاررفته در مدار سوئیچینگ توجه کنید تا از سلامت تجهیزات حساس خود اطمینان یابید.
