کاربرد کنتاکتور در مدار قدرت و فرمان

آیا تا به حال فکر کرده‌اید که چگونه می‌توان یک موتور الکتریکی غول‌پیکر صنعتی را تنها با فشردن یک دکمه کوچک روشن کرد؟ یا چطور سیستم‌های روشنایی یک ورزشگاه بزرگ به‌صورت هماهنگ و ایمن کنترل می‌شوند؟ پاسخ این سوالات در یک قطعه الکترومکانیکی حیاتی به نام “کنتاکتور” نهفته است. درک کاربرد کنتاکتور در مدار قدرت و فرمان کلید ورود به دنیای اتوماسیون و کنترل بارهای الکتریکی سنگین است. در این مقاله از بلاگ تکنو فاز ایرانیان، سفری به دنیای کنتاکتورها خواهیم داشت و به زبان ساده، نقش اساسی آن‌ها را در صنعت امروز بررسی می‌کنیم.

کنتاکتور چیست و چه ساختاری دارد؟

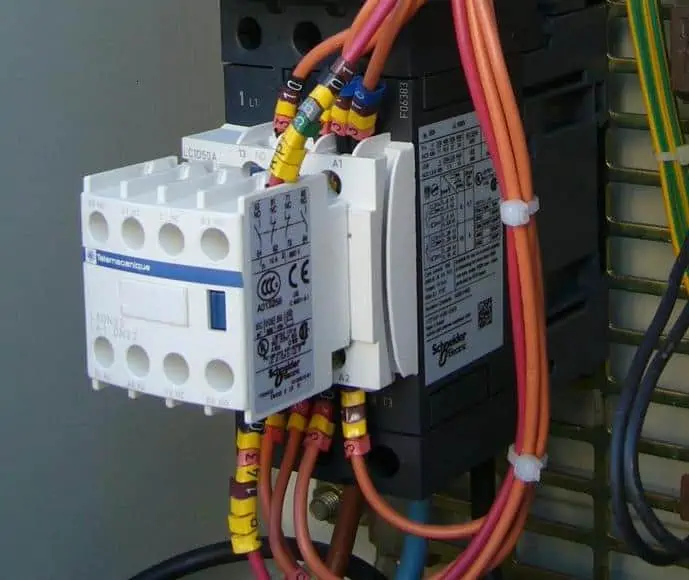

کنتاکتور در واقع یک کلید قدرت الکترومغناطیسی است که برای قطع و وصل کردن مدارهای الکتریکی با جریان بالا طراحی شده است. برخلاف کلیدهای دستی که با نیروی مکانیکی انسان کار می‌کنند، کنتاکتور از یک نیروی الکترومغناطیسی کوچک برای کنترل یک جریان بسیار بزرگ‌تر استفاده می‌کند. این ویژگی، آن را به عنصری ایده‌آل برای کنترل از راه دور و اتوماتیک تبدیل کرده است.
اجزای اصلی یک کنتاکتور عبارتند از:

• بوبین (Coil): یک سیم‌پیچ که با اعمال ولتاژ، میدان مغناطیسی ایجاد می‌کند.
• هسته مغناطیسی: شامل یک بخش ثابت و یک بخش متحرک که تحت تأثیر میدان مغناطیسی بوبین، بخش متحرک را به سمت خود می‌کشد.
• کنتاکت‌ها (Contacts): تیغه‌هایی که وظیفه اصلی قطع و وصل جریان را بر عهده دارند. این کنتاکت‌ها به دو دسته قدرت (برای عبور جریان اصلی) و فرمان (برای استفاده در مدار منطقی و سیگنالینگ) تقسیم می‌شوند.

تفکیک مدار قدرت از مدار فرمان؛ راز ایمنی و کنترل

یکی از مفاهیم کلیدی برای درک کاربرد کنتاکتور در مدار قدرت و فرمان، تمایز بین این دو مدار است.

• مدار قدرت (Power Circuit): این مدار شامل تجهیزاتی است که جریان اصلی و ولتاژ بالا را به مصرف‌کننده (مانند موتور، هیتر یا بانک خازنی) منتقل می‌کنند. کنتاکت‌های اصلی کنتاکتور در این مدار قرار دارند.
• مدار فرمان (Control Circuit): این مدار با ولتاژ و جریان پایین کار می‌کند و وظیفه آن کنترل بوبین کنتاکتور است. اجزای این مدار شامل شستی‌ها، سنسورها، تایمرها و کنتاکت‌های کمکی کنتاکتور هستند.

کنتاکتور مانند یک پل عمل می‌کند که این دو مدار را به هم متصل اما از نظر الکتریکی از هم ایزوله نگه می‌دارد. این ایزولاسیون باعث می‌شود اپراتور یا سیستم کنترل‌کننده (مانند PLC) با ولتاژهای خطرناک مدار قدرت در تماس نباشد و ایمنی به شکل چشمگیری افزایش یابد.

اصلی‌ترین کاربردهای کنتاکتور در صنعت

جادوی واقعی کنتاکتورها زمانی آشکار می‌شود که به کاربردهای گسترده آن‌ها نگاه می‌کنیم. این قطعات در قلب بسیاری از فرآیندهای صنعتی قرار دارند و بدون آن‌ها، اتوماسیون مدرن غیرممکن بود.

راه‌اندازی و کنترل موتورهای الکتریکی

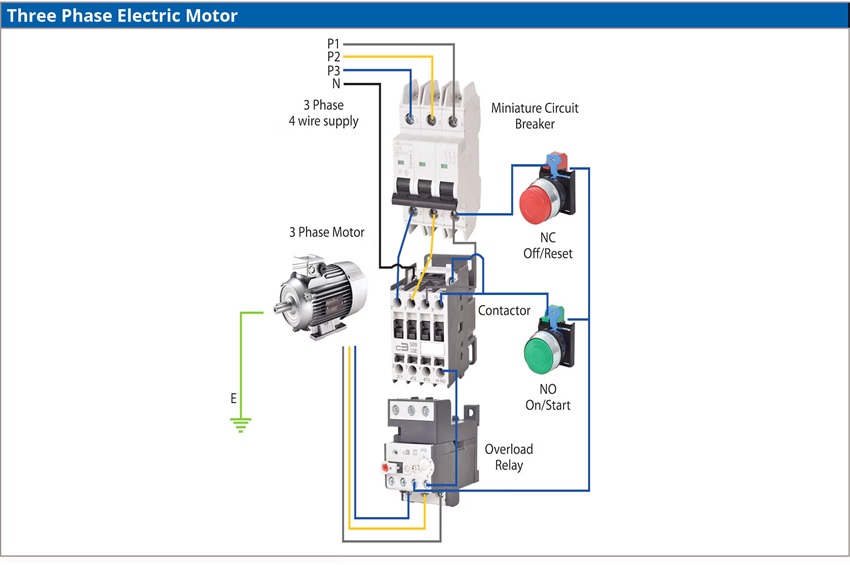

شاید رایج‌ترین کاربرد کنتاکتورها، در مدارهای راه‌اندازی موتورهای الکتریکی سه‌فاز و تک‌فاز باشد. با استفاده از کنتاکتورها، می‌توان موتورها را از راه دور روشن و خاموش کرد. همچنین در مدارهای پیچیده‌تر مانند چپ‌گرد-راست‌گرد یا ستاره-مثلث، این کنتاکتورها هستند که وظیفه تغییر اتصالات داخلی موتور را بر عهده دارند. معمولاً در کنار کنتاکتور از یک رله حرارتی برای حفاظت موتور در برابر اضافه‌بار استفاده می‌شود.

مدیریت سیستم‌های روشنایی و گرمایشی

کنترل سیستم‌های روشنایی وسیع (مانند استادیوم‌ها، پارکینگ‌های بزرگ و سالن‌های تولید) و همچنین سیستم‌های گرمایشی صنعتی (کوره‌ها و هیترهای الکتریکی) که جریان بالایی مصرف می‌کنند، از دیگر کاربردهای کنتاکتور در مدار قدرت و فرمان است. با استفاده از کنتاکتور می‌توان این سیستم‌ها را از طریق یک تایمر، فتوسل یا یک سیستم مدیریت هوشمند ساختمان (BMS) کنترل کرد.

اصلاح ضریب قدرت با بانک‌های خازنی

در کارخانجات و واحدهای صنعتی بزرگ، برای بهینه‌سازی مصرف انرژی و جلوگیری از جریمه‌های اداره برق، از بانک‌های خازنی استفاده می‌شود. کنتاکتورهای مخصوص (که به کنتاکتورهای خازنی معروف‌اند) وظیفه وارد و خارج کردن پله‌های خازن به مدار را بر اساس نیاز شبکه بر عهده دارند و به این ترتیب ضریب قدرت را اصلاح می‌کنند.

مقایسه کنتاکتور، رله و کلید معمولی

برای درک بهتر جایگاه کنتاکتور، بهتر است آن را با دو قطعه دیگر یعنی رله و کلید معمولی مقایسه کنیم.

همانطور که در جدول مشخص است، کنتاکتور برای کنترل مستقیم بارهای سنگین طراحی شده، در حالی که رله بیشتر در مدارهای فرمان و برای اهداف کنترلی و منطقی به کار می‌رود و نمی‌تواند جایگزین کنتاکتور در مدار قدرت شود. این تجهیزات در کنار سایر ادوات مانند کلیدهای مینیاتوری نقش حیاتی در تابلوهای برق دارند.

جمع‌بندی: کنتاکتور، یک انتخاب هوشمندانه برای قدرت و دقت

در نهایت، کاربرد کنتاکتور در مدار قدرت و فرمان فراتر از یک کلید ساده است؛ این قطعه، نماد تلفیق هوشمندانه قدرت و کنترل است. با فراهم آوردن امکان کنترل از راه دور، افزایش ایمنی اپراتور و تجهیزات، و زمینه‌سازی برای اتوماسیون فرآیندها، کنتاکتورها به یکی از ارکان اصلی صنعت مدرن تبدیل شده‌اند. از کنترل یک موتور ساده تا مدیریت پیچیده‌ترین خطوط تولید، ردپای این قطعه ارزشمند به وضوح دیده می‌شود.

برای پروژه‌های صنعتی و ساختمانی خود، انتخاب کنتاکتور باکیفیت و متناسب با نیاز، ضامن عملکرد پایدار و ایمن سیستم شما خواهد بود. فروشگاه تکنو فاز ایرانیان با ارائه طیف گسترده‌ای از تجهیزات برق صنعتی از جمله کنتاکتورهای معتبر برند تکنو فاز، آماده ارائه مشاوره تخصصی و تأمین قطعات مورد نیاز شماست. با کارشناسان ما در تماس باشید تا بهترین راه‌حل را برای پروژه‌تان پیدا کنید.
