نقش کنتاکتور در سیستمهای اضطراری (ژنراتور و ATS)
در دنیای مدرن امروز، تداوم جریان برق دیگر یک انتخاب نیست، بلکه یک ضرورت حیاتی است. از بیمارستانها و مراکز داده گرفته تا واحدهای صنعتی و برجهای مسکونی، قطع برق میتواند خسارات جبرانناپذیری به بار آورد. در این میان، سیستمهای برق اضطراری (شامل ژنراتورها و تابلوهای ATS) وظیفه تامین انرژی جایگزین را بر عهده دارند. اما قلب تپنده و عامل اجرایی اصلی در این سیستمها، قطعهای به نام کنتاکتور است.
در این مقاله جامع، به بررسی تخصصی نقش کنتاکتور در سیستمهای اضطراری، نحوه عملکرد آن در تابلوهای ATS (کلید انتقال خودکار) و نکات کلیدی در انتخاب و نگهداری آن میپردازیم.
۱. کنتاکتور چیست و چرا در سیستمهای اضطراری حیاتی است؟

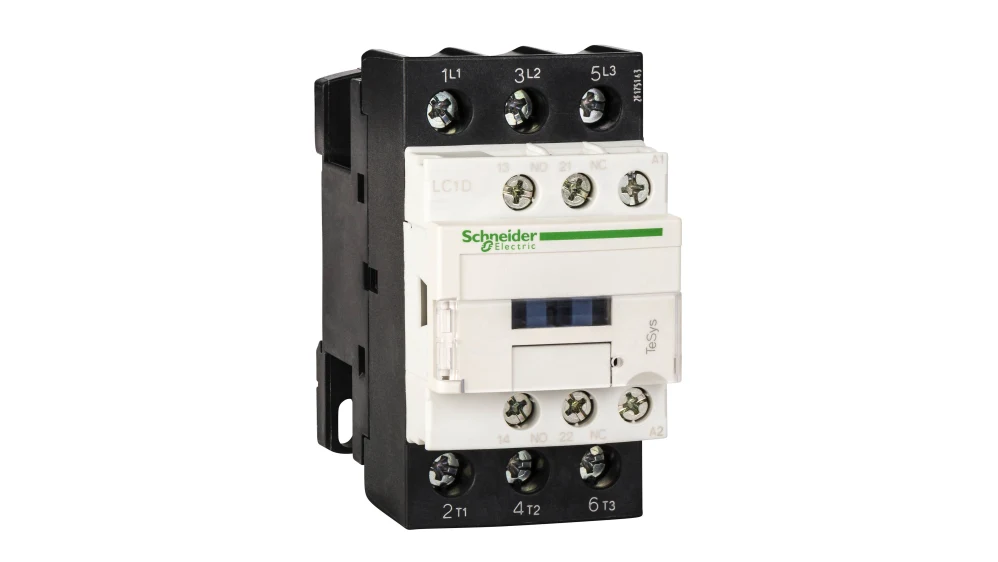

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل کردن مدارات قدرت به کار میرود. بر خلاف کلیدهای دستی، کنتاکتور با استفاده از یک بوبین (سیمپیچ) و خاصیت مغناطیسی، کنتاکتها را به هم متصل یا از هم جدا میکند.
در یک سیستم برق اضطراری، ما با دو منبع انرژی روبرو هستیم:
- برق شهر (Main Grid)
- ژنراتور (Generator)
وظیفه کنتاکتور این است که به عنوان یک واسطه قدرتمند، بار مصرفی را بین این دو منبع جابجا کند. بدون کنتاکتور، انتقال جریان بالا به صورت خودکار و ایمن غیرممکن خواهد بود.
۲. مفهوم سیستم ATS و تابلوی چنجاور (Changeover)

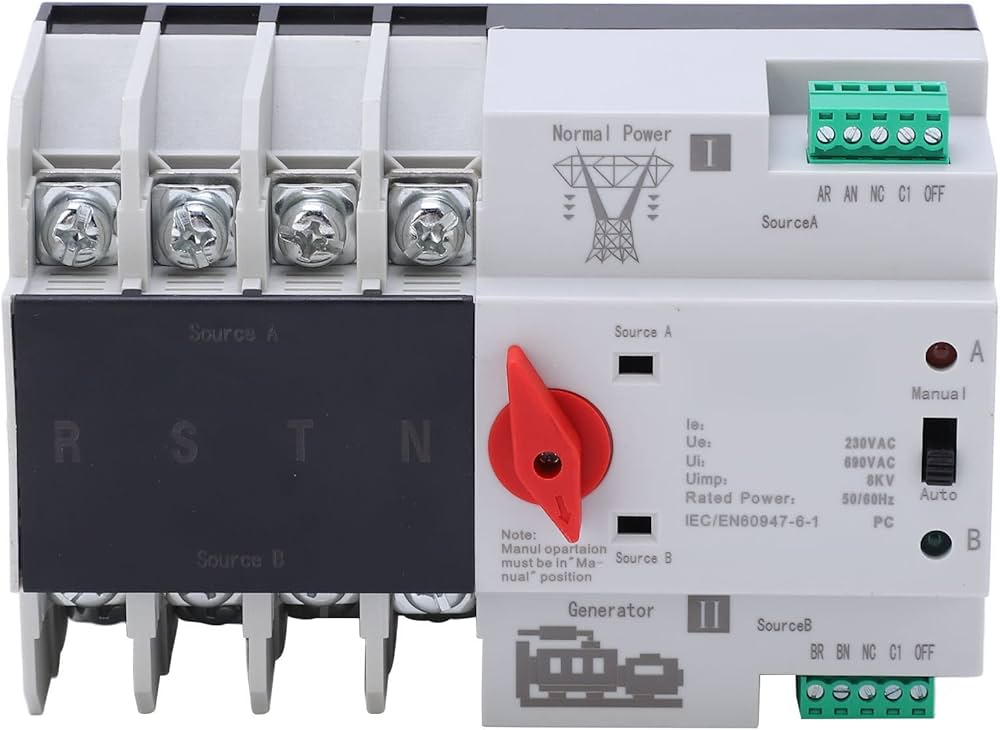

سیستم ATS (Automatic Transfer Switch) یا کلید انتقال خودکار، مجموعهای از تجهیزات است که وظیفه پایش ولتاژ برق شهر و فرمان دادن به ژنراتور را بر عهده دارد. تابلوی چنجاور، بستری است که این عملیات در آن رخ میدهد.
در اکثر تابلوهای چنجاور استاندارد (بهویژه در توانهای پایین تا متوسط)، از دو عدد کنتاکتور استفاده میشود:
- کنتاکتور برق شهر: در حالت عادی بسته است و برق شبکه را به مصرفکننده میرساند.
- کنتاکتور ژنراتور: در زمان قطع برق شهر و پس از پایدار شدن ولتاژ ژنراتور، بسته میشود.’
۳. نقش دقیق کنتاکتور در چرخه عملکرد سیستم اضطراری
برای درک بهتر نقش کنتاکتور، بیایید مراحل یک قطعی برق را دنبال کنیم:
- تشخیص خطا: برد کنترلی ATS متوجه افت ولتاژ یا قطع کامل برق شهر میشود.
- فرمان قطع: برد کنترل، جریان بوبینِ «کنتاکتور برق شهر» را قطع میکند. کنتاکتها باز شده و مصرفکننده از شبکه جدا میشود.
- استارت ژنراتور: برد کنترل فرمان استارت را به دیزل ژنراتور ارسال میکند.
- پایداری فرکانس و ولتاژ: پس از چند ثانیه، ژنراتور به دور نامی میرسد.
- فرمان وصل: برد کنترل، جریان را به بوبینِ «کنتاکتور ژنراتور» میفرستد. کنتاکتور بسته شده و برق ژنراتور به بار متصل میشود.
در تمام این مراحل، کنتاکتور به عنوان عامل اجرایی عمل میکند. اگر کنتاکتور به درستی عمل نکند، حتی با وجود بهترین ژنراتور، برق به ساختمان نخواهد رسید.
۴. اهمیت اینترلاک (Interlock) در کنتاکتورهای ATS
یکی از حساسترین مفاهیم در نقش کنتاکتور در سیستمهای اضطراری، اینترلاک است. ما هرگز نباید اجازه دهیم برق شهر و برق ژنراتور به طور همزمان به بار متصل شوند. این اتفاق منجر به اتصال کوتاه شدید و احتمالاً انفجار تابلو یا سوختن ژنراتور میشود.
برای جلوگیری از این فاجعه، از دو نوع اینترلاک استفاده میشود که کنتاکتورها نقش محوری در آن دارند:
- اینترلاک مکانیکی: یک قطعه فیزیکی بین دو کنتاکتور قرار میگیرد که اجازه نمیدهد وقتی یکی از کنتاکتورها پایین (وصل) است، دیگری بتواند حرکت کند و وصل شود.
- اینترلاک الکتریکی: با استفاده از کنتاکتهای کمکی (NC)، مدار فرمان را طوری طراحی میکنند که بوبین کنتاکتور دوم تنها زمانی برقدار شود که کنتاکتور اول قطع باشد.
۵. ویژگیهای فنی کنتاکتور مناسب برای سیستم ژنراتور
انتخاب کنتاکتور برای ATS نباید سرسری گرفته شود. ویژگیهای زیر تعیینکننده طول عمر سیستم هستند:
الف) رده بهرهبرداری (Utilization Category)
برای سیستمهای ATS، معمولاً از رده AC-1 (برای بارهای اهمی و غیرموتوری) یا AC-3 (برای بارهای موتوری و القایی) استفاده میشود. اگر بار شما شامل چیلرها، آسانسورها و پمپهای بزرگ است، حتماً باید از کنتاکتور با استاندارد AC-3 استفاده کنید که توانایی تحمل جریان استارت موتور را داشته باشد.
ب) تعداد پلها (Poles)
بسته به سیستم زمین (Earthing) و نیاز پروژه، از کنتاکتورهای ۳ پل یا ۴ پل استفاده میشود. در سیستمهای حساس، استفاده از کنتاکتور ۴ پل برای قطع کامل نول (Neutral) توصیه میشود تا از بروز تداخل در سیستمهای حفاظتی (مانند RCD) جلوگیری گردد.
ج) ولتاژ بوبین
بوبین کنتاکتورها در سیستمهای اضطراری معمولاً ۲۲۰ ولت AC یا ۲۴ ولت DC (برق باتری ژنراتور) انتخاب میشوند. استفاده از بوبینهای با کیفیت، از “وزوز کردن” و داغ شدن بیش از حد جلوگیری میکند.
۶. مزایای استفاده از کنتاکتور در برابر کلیدهای اتوماتیک موتوردار
در توانهای بسیار بالا (معمولاً بالای ۸۰۰ آمپر)، گاهی از کلیدهای اتوماتیک (MCCB) موتوردار به جای کنتاکتور استفاده میشود. اما مزایای کنتاکتور در رنجهای رایج عبارتند از:
- سرعت سوئیچینگ بالاتر: کنتاکتورها بسیار سریعتر از کلیدهای موتوردار عمل میکنند.
- عمر مکانیکی بیشتر: کنتاکتور برای تعداد دفعات قطع و وصل بسیار بالا طراحی شده است.
- تعمیر و نگهداری آسانتر: تعویض یک کنتاکتور یا بوبین آن بسیار سریعتر و ارزانتر از تعمیر موتور یک کلید اتوماتیک است.
۷. عیبیابی و نگهداری کنتاکتور در سیستمهای ATS
سیستمهای اضطراری ممکن است ماهها کار نکنند، اما در لحظه نیاز باید ۱۰۰٪ آماده باشند. خرابیهای رایج کنتاکتور در این سیستمها عبارتند از:
- خال زدن کنتاکتها: به دلیل جرقه زدن در هنگام قطع و وصل زیر بار. این مورد باعث افزایش مقاومت و گرم شدن محل اتصال میشود.
- سوختن بوبین: نوسانات ولتاژ میتواند باعث سوختن بوبین شود و سیستم چنجاور را از کار بیندازد.
- رسوب و گرد و غبار: گرد و غبار در هسته مغناطیسی باعث لرزش و صدای ناهنجار (Humming) میشود.
توصیه سئو شده برای نگهداری: سالانه حداقل دو بار تابلو ATS را سرویس کنید. کنتاکتورها را از نظر ظاهری چک کنید و با استفاده از اسپری ناهید (پاککننده کنتاکت) مسیرهای اتصال را تمیز نمایید.
۸. نکات طلایی در خرید کنتاکتور برای ژنراتور
هنگام خرید تجهیزات برای سیستم برق اضطراری، به این موارد دقت کنید:
- برند معتبر: از برندهایی نظیر اشنایدر (Schneider)، زیمنس (Siemens)، یا برندهای باکیفیت کرهای مثل LS استفاده کنید. در سیستمهای اضطراری، صرفهجویی در هزینه تجهیزات میتواند منجر به خسارات میلیاردی شود.
- ظرفیت آمپراژ: همیشه ظرفیت کنتاکتور را حدود ۲۰ درصد بالاتر از جریان نامی بار انتخاب کنید تا در برابر نوسانات و استارتهای سنگین مقاوم باشد.
- کنتاکتهای کمکی: اطمینان حاصل کنید که کنتاکتور دارای کنتاکتهای کمکی کافی برای اجرای اینترلاک و ارسال سیگنال وضعیت به برد کنترل (Deep Sea یا ComAp) است.
نتیجهگیری
نقش کنتاکتور در سیستمهای اضطراری و ATS، نقشی فراتر از یک کلید ساده است. کنتاکتور ضامن انتقال امن قدرت و محافظت از تجهیزات گرانقیمت در برابر تداخل منابع انرژی است. انتخاب صحیح نوع کنتاکتور، رعایت اصول اینترلاک و بازرسیهای دورهای، ارکان اصلی پایداری برق در ساختمانها و صنایع محسوب میشوند.
اگر قصد طراحی یک تابلوی ATS را دارید، همواره به یاد داشته باشید که کنتاکتور، آخرین حلقه زنجیره اطمینان در سیستم برق شماست. با انتخاب محصولات استاندارد و طراحی دقیق مدار فرمان، امنیت انرژی مجموعه خود را تضمین کنید.
