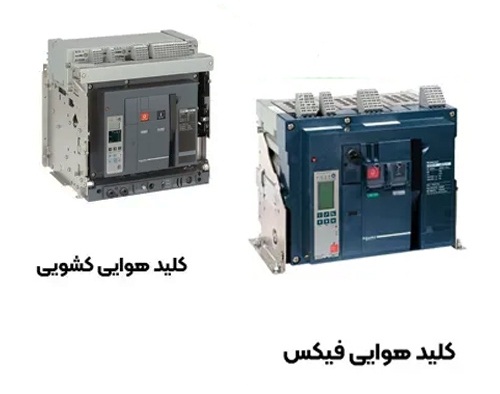

تفاوت کلید هوایی فیکس و کشویی چیست؟
کلیدهای هوایی (ACB – Air Circuit Breaker) که در تابلوهای برق فشار ضعیف و در جریانهای بالا (معمولاً از ۶۳۰ تا ۶۳۰۰ آمپر) استفاده میشوند، از نظر نوع نصب و نحوه قرارگیری در تابلو به دو دسته کلی فیکس (Fixed) و کشویی (Draw-out) تقسیم میشوند.
انتخاب بین این دو مدل بستگی به حساسیت پروژه، فضای تابلو برق و بودجه اقتصادی دارد. در ادامه تفاوتهای اصلی این دو مدل را بررسی میکنیم:
۱. نحوه نصب و اتصال (Installation)
- کلید هوایی فیکس: این کلید به صورت ثابت در داخل سلول تابلو برق پیچ میشود. شمشهای ورودی و خروجی مستقیماً به ترمینالهای کلید متصل میشوند.

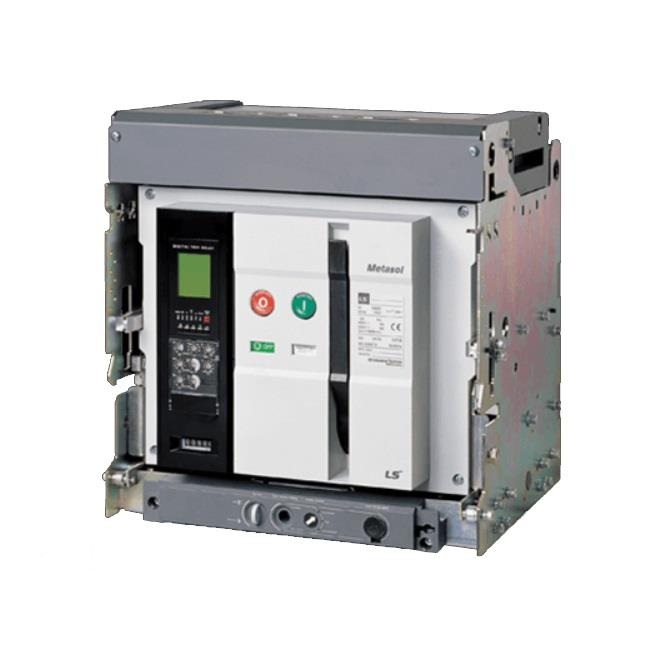

- کلید هوایی کشویی: این کلید روی یک پایه یا کست (Chassis/Cradle) سوار میشود. شمشهای تابلو به پایه کلید متصل میشوند و خودِ کلید با استفاده از یک هندل مخصوص، به داخل پایه رانده شده (Rack-in) یا از آن خارج (Rack-out) میشود.
۲. تعمیرات و نگهداری (Maintenance)
- کلید فیکس: برای تعمیر یا سرویس کلید، باید ابتدا برق اصلی تابلو قطع شود، سپس تمام اتصالات شمشها باز شده و کلید با جرثقیل یا تجهیزات خاص از تابلو خارج شود. این فرآیند زمانبر است و باعث قطعی طولانیمدت برق میشود.
- کلید کشویی: بزرگترین مزیت مدل کشویی همین بخش است. بدون نیاز به باز کردن شمشها، میتوان کلید را در حالت قطع قرار داد و با هندل آن را از مدار خارج کرد. این کار به سرعت انجام میشود و میتوان به راحتی کنتاکتها و قطعات داخلی را بازرسی کرد.
۳. امنیت و حفاظت (Safety)
- کلید فیکس: از نظر ایمنی، هنگام تعمیرات همیشه خطر تماس با بخشهای برقدار (اگر شمشهای بالادستی برقدار باشند) وجود دارد.
- کلید کشویی: این کلیدها معمولاً ۳ وضعیت دارند:
- Connected (متصل): کلید کاملاً در مدار است.
- Test (تست): مدار قدرت قطع است اما مدار فرمان متصل است (برای چک کردن عملکرد الکتریکی).
- Disconnected (جدا شده): کلید کاملاً از مدار خارج شده و یک فاصله فیزیکی ایمن ایجاد میشود. همچنین این کلیدها دارای صفحات محافظ (Shutters) هستند که پس از خارج شدن کلید، روی شمشهای برقدار را میپوشانند تا از برقگرفتگی جلوگیری شود.
۴. ابعاد و اشغال فضا
- کلید فیکس: به دلیل نداشتن پایه و مکانیزم کشویی، عمق کمتری دارد و فضای کمتری از سلول تابلو را اشغال میکند.
- کلید کشویی: به دلیل وجود شاسی و مکانیزمهای حرکت، عمق و وزن بیشتری دارد و نیاز به فضای بیشتری در تابلو برق دارد.
۵. قیمت و هزینهها
- کلید فیکس: قیمت پایینتری دارد.
- کلید کشویی: به دلیل تجهیزات جانبی (پایه، شاتر، هندل و اینترلاکها) قیمت بالاتری دارد (معمولاً ۲۰ تا ۳۰ درصد گرانتر از مدل فیکس).
جدول مقایسهای خلاصه:
| ویژگی | کلید هوایی فیکس (Fixed) | کلید هوایی کشویی (Draw-out) |
|---|---|---|
| سرعت تعویض | کند (نیاز به باز کردن شمشها) | بسیار سریع (خارج کردن کشو) |
| ایمنی تعمیرکار | متوسط | بسیار بالا (دارای شاتر حفاظتی) |
| امکان تست مدار فرمان | ندارد (یا دشوار است) | دارد (وضعیت Test) |
| هزینه خرید | ارزانتر | گرانتر |
| اشغال فضا | کمتر | بیشتر |
| کاربرد | پروژههای با حساسیت کمتر | صنایع حساس، بیمارستانها و مراکز داده |
کدام را انتخاب کنیم؟
- اگر در پروژهای هستید که تداوم برقرسانی حیاتی است (مثل بیمارستان، دیتاسنتر یا کارخانجات بزرگ) و نمیتوانید خط را برای مدت طولانی جهت تعمیر کلید خاموش نگه دارید، حتماً از کلید هوایی کشویی استفاده کنید.
- اگر محدودیت بودجه دارید و سیستم شما دارای یک کلید رزرو یا مسیر جایگزین است و قطعی برق برای چند ساعت جهت تعمیرات مشکلی ایجاد نمیکند، کلید هوایی فیکس گزینه اقتصادیتری است.
