نقش کلید حرارتی در کنترل دمای تابلو برق های صنعتی
آیا میدانستید یک قطعه کوچک و نسبتاً ارزانقیمت میتواند از تجهیزات گرانبهای صنعتی شما در برابر فاجعههای مالی بزرگ محافظت کند؟ بسیاری از آتشسوزیها و خرابیهای پرهزینه در کارخانجات، ناشی از یک مشکل ساده اما خطرناک است: افزایش دمای کنترلنشده در تابلوهای برق. در این مقاله، به بررسی عمیق نقش کلید حرارتی در کنترل دمای تابلو برق های صنعتی میپردازیم و نشان میدهیم که چگونه این قطعه حیاتی، مانند یک نگهبان هوشیار، از قلب تپنده صنعت شما محافظت میکند.
کلید حرارتی (بی متال) چیست و چگونه کار میکند؟
کلید حرارتی که با نام رله اضافه بار حرارتی یا بیمتال نیز شناخته میشود، یک تجهیز حفاظتی الکترومکانیکی است. وظیفه اصلی آن، حفاظت از موتورهای الکتریکی و سایر مصرفکنندهها در برابر آسیبهای ناشی از «اضافه بار» است. اما اضافه بار چگونه باعث افزایش دما میشود؟
وقتی یک موتور تحت فشاری بیش از حد توان نامی خود قرار میگیرد، برای جبران، جریان بیشتری از شبکه میکشد. این افزایش جریان، طبق قانون ژول، باعث تولید گرمای بیش از حد در سیمپیچهای موتور و کابلهای تغذیه آن میشود. اینجاست که کلید حرارتی وارد عمل میشود. ساختار اصلی این قطعه شامل یک نوار دو-فلزی (بیمتال) است که از دو فلز با ضرایب انبساط طولی متفاوت ساخته شده. با عبور جریان از کلید، این نوار گرم میشود. در صورت بروز اضافه بار و عبور جریان بیش از حد مجاز، نوار بیمتال به دلیل تفاوت در انبساط دو فلز، خم شده و یک کنتاکت کمکی را فعال میکند. این کنتاکت، مسیر فرمان کنتاکتور را قطع کرده و در نتیجه موتور را خاموش میکند تا از آسیب بیشتر جلوگیری شود.

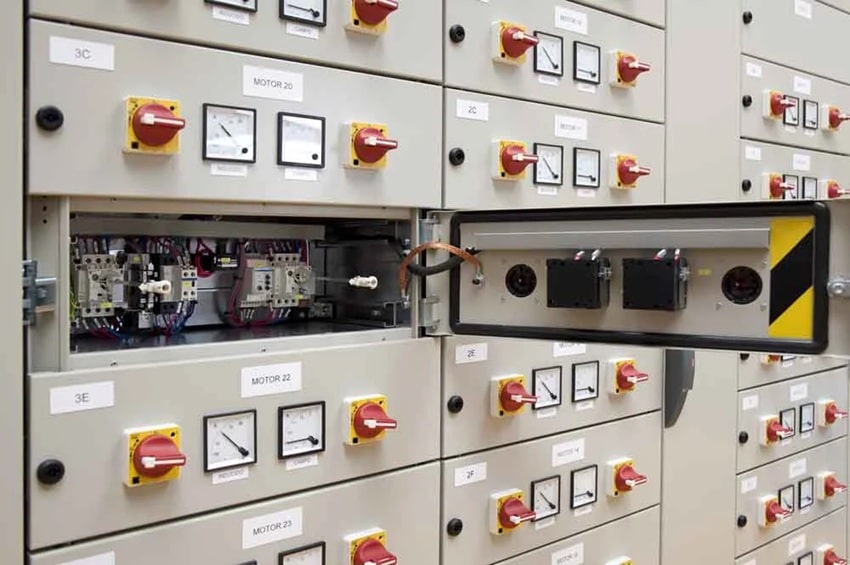

ارتباط مستقیم کلید حرارتی با کنترل دما در تابلو برق
شاید در نگاه اول به نظر برسد که وظیفه کلید حرارتی صرفاً حفاظت از موتور در برابر جریان اضافی است، اما این تمام ماجرا نیست. نقش کلید حرارتی در کنترل دمای تابلو برق های صنعتی یک نقش غیرمستقیم اما بسیار حیاتی است. افزایش جریان به معنای افزایش مستقیم دماست. یک کلید حرارتی با تشخیص بهموقع این جریان اضافه، در واقع پیش از آنکه دما به سطح بحرانی و خطرناک برسد، منشأ تولید گرما را قطع میکند.
این عملکرد پیشگیرانه از چندین خطر جلوگیری میکند:
- جلوگیری از آسیب به عایق کابلها: حرارت بالا اولین چیزی است که عایق پلاستیکی کابلها را ذوب کرده و خطر اتصالی کوتاه و آتشسوزی را به شدت افزایش میدهد.
- حفظ عملکرد سایر تجهیزات: گرمای بیش از حد یک قطعه در فضای بسته تابلو برق، دمای کلی تابلو را بالا برده و بر عملکرد سایر تجهیزات حساس مانند PLCها، درایوها و منابع تغذیه تأثیر منفی میگذارد.
- افزایش طول عمر موتور: کار کردن موتور در شرایط اضافه بار و دمای بالا، به شدت طول عمر مفید آن را کاهش میدهد. کلید حرارتی با قطع بهموقع، این استهلاک زودهنگام را متوقف میکند.
چگونه کلید حرارتی مناسب را انتخاب کنیم؟
انتخاب صحیح کلید حرارتی به اندازه وجود آن اهمیت دارد. یک انتخاب اشتباه میتواند حفاظت را بیاثر یا حتی مضر کند. برای انتخاب این قطعه باید به پارامترهای فنی آن که معمولاً توسط سازنده ارائه میشود، دقت کرد. در جدول زیر به مهمترین پارامترها اشاره شده است.
| پارامتر کلیدی | توضیحات | اهمیت در انتخاب |
|---|---|---|
| محدوده جریان (آمپر) | بازهای از جریان که کلید قابلیت تنظیم و عملکرد در آن را دارد. | باید جریان نامی موتور در این محدوده قرار گیرد. |
| کلاس تریپ (Trip Class) | مدت زمانی که طول میکشد تا کلید در جریان مشخصی (معمولاً 7.2 برابر جریان تنظیمی) مدار را قطع کند. | برای بارهای مختلف (مانند پمپ یا سنگشکن) کلاسهای متفاوتی (10، 20، 30) نیاز است. |
| سازگاری با کنتاکتور | قابلیت نصب مستقیم و کوپل شدن با مدل خاصی از کنتاکتور. | برای نصب آسان و اشغال فضای کمتر در تابلو برق اهمیت دارد. |
تفاوت کلید حرارتی و کلید مینیاتوری (MCB)
بسیاری به اشتباه عملکرد کلید حرارتی را با کلید مینیاتوری یکسان میدانند. در حالی که هر دو تجهیزات حفاظتی هستند، تفاوتهای اساسی دارند. کلید مینیاتوری اصولاً برای حفاظت در برابر «اتصال کوتاه» (افزایش ناگهانی و شدید جریان) و مقدار مشخصی از اضافه بار طراحی شده است. اما کلید حرارتی به طور تخصصی برای تشخیص دقیق و حفاظت در برابر «اضافه بارهای طولانیمدت» که منجر به افزایش تدریجی دما میشوند، ساخته شده است. به همین دلیل در مدارات کنترل موتور، این دو قطعه مکمل یکدیگر بوده و با هم به کار میروند.
جمعبندی: سرمایهگذاری کوچک برای ایمنی بزرگ
همانطور که دیدیم، نقش کلید حرارتی در کنترل دمای تابلو برق های صنعتی انکارناپذیر است. این قطعه کوچک، با عملکرد هوشمندانه و پیشگیرانه خود، نه تنها از موتورها و تجهیزات گرانقیمت شما محافظت میکند، بلکه با جلوگیری از افزایش دمای خطرناک، ایمنی کل سیستم و محیط کار را تضمین مینماید. استفاده از تجهیزات حفاظت الکتریکی بیکیفیت یا نادیده گرفتن اهمیت این قطعه، ریسکی است که میتواند به قیمت از دست رفتن سرمایه و توقف تولید تمام شود.
مجموعه تکنو فاز ایرانیان با درک عمیق از نیازهای صنایع مختلف، طیف گستردهای از کلیدهای حرارتی باکیفیت و استاندارد را برای حفاظت از تابلو برق های فشار ضعیف و سایر تجهیزات شما ارائه میدهد. برای اطمینان از انتخاب صحیح و دریافت مشاوره تخصصی با کارشناسان تکنو فاز ایرانیان، همین امروز با ما تماس بگیرید و ایمنی و پایداری خط تولید خود را تضمین کنید.
