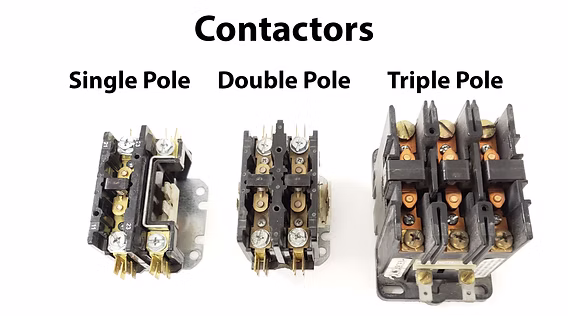

راهنمای جامع عیبیابی و بررسی مشکلات رایج بوبین کنتاکتور
کنتاکتورها به عنوان کلیدهای الکترومغناطیسی، قلب تپنده سیستمهای کنترل و تابلوهای برق محسوب میشوند. در میان اجزای مختلف کنتاکتور، بوبین (Coil) نقش فرماندهنده اصلی را ایفا میکند. بوبین با ایجاد میدان مغناطیسی، کنتاکتها را جذب کرده و جریان برق را در مدار برقرار میسازد. با این حال، بوبینها به دلیل ماهیت الکتریکی و مکانیکی خود، همواره در معرض آسیب هستند. درک مشکلات رایج بوبین کنتاکتور میتواند از توقفهای ناگهانی خط تولید و هزینههای سنگین تعمیرات جلوگیری کند.
۱. بوبین کنتاکتور چیست و چگونه کار میکند؟
پیش از بررسی مشکلات، باید بدانیم که بوبین مجموعهای از سیمپیچهای مسی است که به دور یک هسته مغناطیسی پیچیده شده است. زمانی که ولتاژ به دو سر بوبین (پایههای A1 و A2) اعمال میشود، جریان الکتریکی باعث ایجاد نیروی مغناطیسی شده و هسته متحرک را به سمت هسته ثابت میکشد. هرگونه اختلال در این فرآیند، منجر به خرابی کل کنتاکتور میشود.
۲. رایجترین مشکلات بوبین کنتاکتور
الف) سوختن بوبین (Overheating and Burnout)
سوختن سیمپیچ، شایعترین خرابی در بوبینهاست. این اتفاق زمانی رخ میدهد که عایق روی سیمهای مسی به دلیل حرارت زیاد از بین رفته و اتصال کوتاه داخلی رخ دهد.
دلایل اصلی سوختن بوبین:
- ولتاژ بیش از حد (Overvoltage): اگر ولتاژ اعمالی به بوبین بیش از حد مجاز (معمولاً بیش از ۱۱۰٪ ولتاژ نامی) باشد، جریان عبوری افزایش یافته و حرارت تولید شده باعث ذوب شدن عایق سیمپیچ میشود.
- ولتاژ پایین (Undervoltage): شاید عجیب به نظر برسد، اما ولتاژ پایین نیز عامل سوختن است. در بوبینهای AC، اگر ولتاژ کافی نباشد، هسته به طور کامل جذب نمیشود. فاصله هوایی باقیمانده باعث میشود “امپدانس” پایین بماند و جریان شدیدی (Inrush Current) از بوبین عبور کند که منجر به داغ شدن و سوختن آن میگردد.
- فرکانس نامناسب: استفاده از بوبین ۶۰ هرتز در شبکه ۵۰ هرتز باعث افزایش جریان و سوختن سریع آن میشود.
ب) صدای وزوز یا ارتعاش شدید (Humming and Chattering)
صدای ناهنجار از کنتاکتور معمولاً نشاندهنده مشکلی در بخش مغناطیسی بوبین یا هسته است.
دلایل ایجاد صدا:
- کثیفی سطوح هسته: ورود گرد و غبار، چربی یا زنگزدگی بین دو نیمه هسته مغناطیسی (E-shape) باعث میشود هستهها کاملاً روی هم ننشینند. این فاصله هوایی کوچک باعث لرزش با فرکانس شبکه (۵۰ بار در ثانیه) میشود.
- شکستگی حلقه سایهبان (Shading Ring): در کنتاکتورهای AC، یک حلقه مسی کوچک روی هسته قرار دارد که از صفر شدن نیروی مغناطیسی در لحظات تغییر فاز جلوگیری میکند. اگر این حلقه بشکند، کنتاکتور با صدای بسیار بلندی میلرزد.
- افت ولتاژ لحظهای: هنگام استارت موتورهای بزرگ، افت ولتاژ شدید باعث میشود بوبین توان کافی برای نگه داشتن هسته را نداشته باشد و اصطلاحاً “چکچک” یا قطع و وصل سریع کند.
ج) جذب نشدن یا چسبیدن هسته
گاهی بوبین برقدار میشود اما کنتاکتور عمل نمیکند، یا بالعکس، پس از قطع برق، کنتاکتور رها نمیشود.
علت عدم جذب:
- قطع شدن رشته سیمهای داخلی بوبین به دلیل لرزش زیاد یا ضربه.
- سوختن کامل بوبین و باز شدن مدار (Open Circuit).
علت رها نشدن (چسبیدن):
- پسماند مغناطیسی (Residual Magnetism): در موارد نادر، هسته خاصیت آهنربایی دائم پیدا میکند.
- آلودگی محیطی: وجود روغن یا گریس چسبنده روی سطح هسته که مانع از جدا شدن فیزیکی آنها میشود.
- جوش خوردن کنتاکتها: گاهی مشکل از بوبین نیست، بلکه کنتاکتهای قدرت به هم جوش خوردهاند و اجازه بازگشت به فنر بوبین را نمیدهند.
۳. عوامل محیطی موثر بر خرابی بوبین
محیط نصب تابلو برق تاثیر مستقیمی بر طول عمر بوبین دارد:
- دمای بالا: گرمای بیش از حد داخل تابلو، دفع حرارت بوبین را مختل میکند.
- رطوبت و خوردگی: باعث اکسید شدن اتصالات بوبین و ضعیف شدن عایق سیمپیچ میشود.
- لرزش مداوم: لرزشهای مکانیکی در محل نصب میتواند باعث شل شدن پیچهای ترمینال A1 و A2 و ایجاد آرک (جرقه) شود که در نهایت به بوبین آسیب میزند.
۴. روشهای تشخیص و عیبیابی (Step-by-Step)
برای بررسی سلامت بوبین، مراحل زیر را دنبال کنید:
- بازرسی ظاهری: به دنبال تغییر رنگ بوبین (قهوهای یا سیاه شدن)، بوی سوختگی و یا دفرمه شدن بدنه پلاستیکی بوبین باشید.
- تست اهمی: با استفاده از مولتیمتر در رنج اهم، مقاومت بوبین را اندازه بگیرید.
- اگر عدد “بینهایت” نشان داده شود، بوبین سوخته و مدار باز است.
- اگر عدد “صفر” یا بسیار نزدیک به صفر باشد، اتصال کوتاه رخ داده است.
- (نکته: مقاومت بوبینهای مختلف متفاوت است، اما باید عددی ثابت در رنج چند ده تا چند صد اهم نشان دهد).
- تست ولتاژی: ولتاژ ترمینالهای بوبین را در لحظه فرمان چک کنید. ولتاژ نباید بیش از ۱۰ درصد با عدد درج شده روی بوبین تفاوت داشته باشد.
- بررسی مکانیکی: هسته را با دست (در حالت بیبرقی) حرکت دهید تا از روان بودن حرکت و عدم گیر مکانیکی مطمئن شوید.
۵. راهکارهای پیشگیری از مشکلات بوبین
برای افزایش طول عمر بوبین کنتاکتور، اقدامات زیر ضروری است:
- استفاده از محافظ ولتاژ: نصب کنترل فاز و تجهیزات حفاظتی برای جلوگیری از نوسانات ولتاژ.
- نظافت دورهای: باد گرفتن تابلو برق و اطمینان از عدم نفوذ گرد و غبار به داخل محفظه کنتاکتور.
- انتخاب صحیح ولتاژ بوبین: اطمینان حاصل کنید که ولتاژ مدار فرمان با ولتاژ نامی بوبین (مثلاً 220V AC یا 24V DC) کاملاً مطابقت دارد.
- استفاده از فیلترهای RC یا وریستور: نصب “سرکوبگر نویز” (Surge Suppressor) روی بوبین برای حذف ولتاژهای ناگهانی برگشتی (Spikes) ناشی از سلف بوبین.
- تهویه مناسب: تعبیه فن در تابلو برق برای خنک نگه داشتن تجهیزات.
۶. بوبین AC در مقابل DC؛ تفاوت در مشکلات
بوبینهای DC به دلیل ماهیت جریان مستقیم، مشکل “لرزش ناشی از فرکانس” یا “حلقه سایهبان” را ندارند، اما در برابر اضافه ولتاژ بسیار حساستر هستند. در مقابل، بوبینهای AC به شدت به نشستن کامل هسته وابستهاند و در صورت هرگونه گیر مکانیکی، به سرعت میسوزند.
۷. نتیجهگیری
مشکلات رایج بوبین کنتاکتور اغلب از کیفیت پایین برق ورودی یا عدم نگهداری مناسب ناشی میشوند. صدای وزوز را جدی بگیرید، زیرا پیشدرآمد سوختن کامل بوبین است. با انتخاب برندهای معتبری مانند LS، اشنایدر یا هیوندای و رعایت اصول نصب، میتوانید تا حد زیادی از این مشکلات پیشگیری کنید.

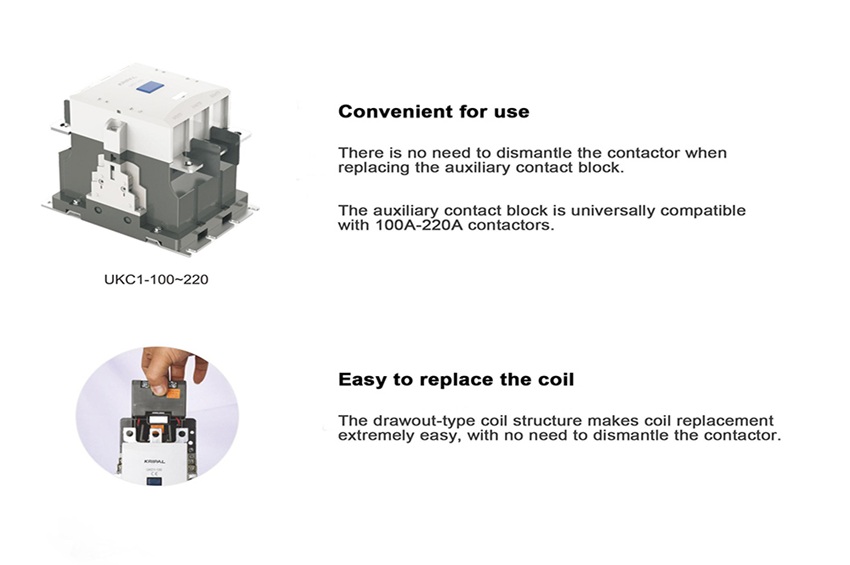

فراموش نکنید که در صورت سوختن بوبین، در بسیاری از کنتاکتورهای مدرن، امکان تعویض تنها بخش بوبین (بدون نیاز به تعویض کل کنتاکتور) وجود دارد که باعث صرفهجویی در هزینهها میشود.
