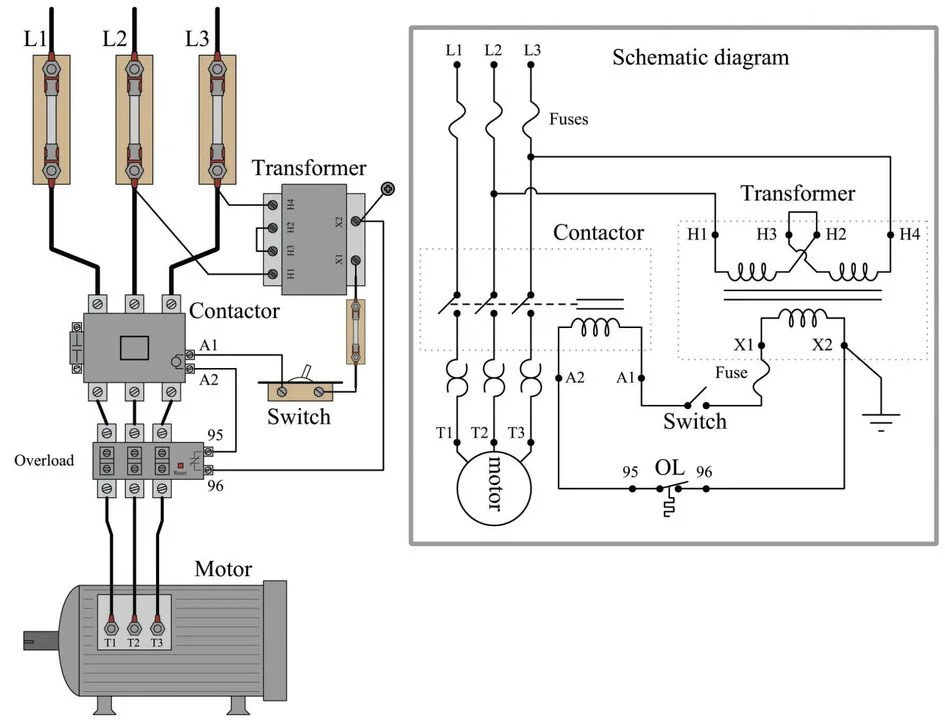

تفاوت مدار فرمان و مدار قدرت
آیا تا به حال به این فکر کردهاید که چگونه یک اپراتور با فشردن یک دکمه کوچک، یک موتور غولپیکر صنعتی یا یک پرس سنگین را به حرکت درمیآورد؟ راز این فرمانبری شگفت انگیز، در یک همکاری هوشمندانه و حیاتی بین دو بخش جداگانه از یک سیستم الکتریکی نهفته است. درک تفاوت مدار فرمان و مدار قدرت، کلید ورود به دنیای اتوماسیون صنعتی و طراحی سیستمهای الکتریکی ایمن و کارآمد است. در این مقاله از وبلاگ تکنوفاز ایرانیان، سفری به قلب تابلوهای برق خواهیم داشت و به زبانی ساده، این دو مفهوم اساسی را کالبدشکافی میکنیم تا یکبار برای همیشه، تفاوتهای آنها را بشناسید.
مدار فرمان (Control Circuit): مغز متفکر سیستم
مدار فرمان را میتوان «مغز» یا «سیستم عصبی» یک تابلو برق صنعتی در نظر گرفت. وظیفه اصلی این مدار، پردازش سیگنالها، تصمیمگیری و صدور دستورات لازم برای کنترل تجهیزات مختلف است. این مدار با ولتاژ پایین (معمولاً 24 ولت DC یا 220 ولت AC) کار میکند و جریان بسیار کمی از آن عبور میکند. به همین دلیل، کار کردن با آن برای اپراتورها بسیار ایمنتر است.
اجزای اصلی مدار فرمان شامل موارد زیر هستند:
- تجهیزات ورودی: شستیها (Push Buttons)، کلیدهای سلکتوری، سنسورها (نوری، القایی، فشاری) و انواع میکروسوئیچها که وضعیتهای مختلف سیستم را به مدار اطلاع میدهند.
- تجهیزات پردازنده: رلهها، تایمرها، شمارندهها و مهمتر از همه، کنترلکنندههای منطقی برنامهپذیر (PLC) که منطق کنترل را پیادهسازی میکنند.
- تجهیزات خروجی: بوبین کنتاکتورها، لامپهای سیگنال، آلارمها و شیرهای برقی که دستورات نهایی را اجرا میکنند.
در واقع، مدار فرمان پلی است بین انسان (اپراتور) و ماشین (بخش قدرت). این مدار دستور شما را دریافت کرده و آن را به یک سیگنال الکتریکی قابل فهم برای مدار قدرت تبدیل میکند.
مدار قدرت (Power Circuit): بازوی قدرتمند سیستم
اگر مدار فرمان مغز سیستم باشد، مدار قدرت بدون شک «عضلات» یا «بازوی اجرایی» آن است. این مدار وظیفه تأمین و انتقال انرژی الکتریکی با ولتاژ و جریان بالا را به مصرفکنندههای اصلی مانند موتورهای الکتریکی، هیترها، پمپها و کمپرسورها بر عهده دارد. تمام کارهای سنگین و فیزیکی در یک سیستم صنعتی توسط مدار قدرت انجام میشود.
این مدار مستقیماً با برق سه فاز (معمولاً 380 ولت) یا تک فاز فشار قوی سروکار دارد و جریانهای بسیار بالایی (از چند آمپر تا صدها آمپر) از آن عبور میکند. به دلیل همین ولتاژ و جریان بالا، کار با مدار قدرت نیازمند رعایت اصول ایمنی بسیار دقیقی است و تجهیزات به کار رفته در آن باید توانایی تحمل این شرایط سخت را داشته باشند.
اجزای اصلی مدار قدرت عبارتند از:
- تجهیزات حفاظتی: کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک کمپکت (MCCB) و فیوزها که مدار را در برابر اتصال کوتاه و اضافهبار محافظت میکنند.
- تجهیزات کلیدزنی: کنتاکتورها که وظیفه قطع و وصل کردن مسیر جریان اصلی به مصرفکننده را به دستور مدار فرمان بر عهده دارند.
- تجهیزات حفاظتی موتور: بیمتالها (رلههای حرارتی) و کلیدهای حرارتی-مغناطیسی (MPCB) که از موتور در برابر جریان اضافه محافظت میکنند.
- مصرفکنندهها: موتورهای الکتریکی، المنتهای حرارتی، ترانسفورماتورهای قدرت و…
مهمترین تفاوت مدار فرمان و مدار قدرت
اکنون که با ماهیت هر یک از این دو مدار آشنا شدیم، میتوانیم تفاوتهای کلیدی آنها را بهتر درک کنیم. این تفاوتها تنها به ولتاژ محدود نمیشود، بلکه شامل عملکرد، تجهیزات و هدف نهایی نیز میگردد. درک تفاوت مدار فرمان و مدار قدرت برای هر مهندس برق و تکنسین فنی ضروری است.
تفاوت در ولتاژ و جریان؛ دنیای ظرافت در برابر دنیای قدرت
بارزترین تفاوت، سطح ولتاژ و جریان کاری است. مدار فرمان با ولتاژ پایین (LV) و جریان میلیآمپری کار میکند تا ایمنی اپراتور تضمین شود و امکان استفاده از قطعات الکترونیکی حساس فراهم گردد. در مقابل، مدار قدرت با ولتاژ و جریان بالا سروکار دارد تا بتواند انرژی لازم برای به حرکت درآوردن بارهای سنگین را فراهم کند. این تفکیک، ریسک برقگرفتگی اپراتور را به صفر نزدیک میکند.
تفاوت در تجهیزات و قطعات به کار رفته
همانطور که اشاره شد، قطعات این دو مدار کاملاً متفاوت هستند. در مدار فرمان از قطعات ظریف و دقیقی مانند PLCها، سنسورهای حساس و رلههای کوچک استفاده میشود. اما در مدار قدرت، با تجهیزات زمخت و قدرتمندی مانند کنتاکتورهای بزرگ، کلیدهای اتوماتیک سنگین و کابلهای ضخیم روبرو هستیم که برای تحمل جریانهای شدید طراحی شدهاند. در واقع، تجهیزات مدار فرمان «دستور» میدهند و تجهیزات مدار قدرت «اطاعت» میکنند. برای آشنایی بیشتر با انواع تجهیزات حفاظتی، میتوانید به مقاله حفاظت کاتدیک چیست مراجعه کنید.
تفاوت در عملکرد و هدف نهایی
هدف مدار فرمان، کنترل، منطق و تصمیمگیری است. این مدار مانند یک مدیر عمل میکند که فرآیند را زیر نظر دارد و دستورات لازم را صادر میکند. در مقابل، هدف مدار قدرت، انجام کار فیزیکی و انتقال انرژی است. این مدار مانند یک کارگر قدرتمend عمل میکند که دستورات مدیر را بیکموکاست اجرا میکند. بدون وجود مدار فرمان، مدار قدرت یک نیروی کنترلنشده و خطرناک است و بدون مدار قدرت، مدار فرمان تنها یک مغز بدون بازو خواهد بود.
تشبیه ساده برای درک بهتر: خودروی شما!
برای اینکه تفاوت مدار فرمان و مدار قدرت را بهتر درک کنید، یک خودرو را تصور کنید.
- مدار فرمان: سیستم استارت خودرو است. شما با چرخاندن یک سوئیچ کوچک (ورودی)، سیگنالی ضعیف به استارت میفرستید (پردازش). این سیستم فقط وظیفه صدور فرمان «روشن شو» را دارد.
- مدار قدرت: موتور و سیستم انتقال قدرت خودرو است. با دریافت فرمان از استارت، موتور قدرتمند روشن شده و با مصرف حجم زیادی از سوخت (انرژی)، نیروی لازم برای حرکت دادن چند تن وزن خودرو را تولید میکند.
همانطور که میبینید، یک عمل کوچک و کمانرژی (چرخاندن سوئیچ)، یک فرآیند بزرگ و پرانرژی (حرکت خودرو) را کنترل میکند.
چرا تفکیک این دو مدار ضروری است؟
جداسازی این دو مدار مزایای حیاتی زیر را به همراه دارد:
- ایمنی: مهمترین دلیل! اپراتور با بخش کمخطر و ولتاژ پایین (مدار فرمان) در ارتباط است و از خطرات برق فشار قوی دور میماند.
- کنترل دقیق: امکان استفاده از تجهیزات الکترونیکی پیشرفته مانند PLC ها را فراهم میکند که کنترل بسیار دقیق و هوشمندی بر فرآیند دارند.
- عیبیابی آسان: در صورت بروز مشکل، میتوان به راحتی تشخیص داد که ایراد از بخش فرمان است یا قدرت و این امر فرآیند تعمیر و نگهداری را سرعت میبخشد.
- کاهش هزینهها: سیمکشی بخش فرمان با کابلهای نازکتر و ارزانتر انجام میشود و تنها بخش قدرت نیازمند کابلهای گرانقیمت است.
جدول مقایسه مدار فرمان و مدار قدرت
| ویژگی | مدار فرمان (Control Circuit) | مدار قدرت (Power Circuit) |
|---|---|---|
| وظیفه اصلی | کنترل، تصمیمگیری و صدور دستور | اجرای دستور و انتقال انرژی |
| سطح ولتاژ | پایین (معمولاً 24V DC یا 220V AC) | بالا (معمولاً 380V AC سه فاز) |
| سطح جریان | بسیار پایین (میلیآمپر) | بالا (آمپر تا کیلوآمپر) |
جمعبندی: هماهنگی، کلید موفقیت
در دنیای برق صنعتی، مدار فرمان و مدار قدرت دو روی یک سکه هستند؛ یکی مغز متفکر و دیگری بازوی قدرتمند. هیچکدام بدون دیگری کارایی ندارند و هماهنگی بینقص بین آنهاست که چرخهای صنعت را به حرکت درمیآورد. درک تفاوت مدار فرمان و مدار قدرت نه تنها یک دانش فنی، بلکه یک ضرورت برای طراحی سیستمهای ایمن، کارآمد و قابل اعتماد است. از یک سیستم ساده راهاندازی موتور گرفته تا پیچیدهترین خطوط تولید اتوماتیک، همگی بر پایه همین تفکیک هوشمندانه بنا شدهاند.
