اجزا و نحوه عملکرد کلید های حرارتی MPCB
آیا تا به حال فکر کردهاید که چگونه تجهیزات الکتریکی گرانقیمت شما، از موتورهای صنعتی گرفته تا لوازم خانگی، از خطرات نامرئی اما ویرانگر اضافه بار و اتصال کوتاه در امان میمانند؟ راز این حفاظت در قطعهای کوچک اما حیاتی به نام “کلید حرارتی” نهفته است. درک اجزا و نحوه عملکرد کلید های حرارتی نه تنها یک دانش فنی، بلکه یک ضرورت برای تضمین ایمنی و طول عمر دستگاههای الکتریکی است. در این مقاله از بلاگ تکنو فاز ایرانیان، سفری به دنیای این نگهبانان خاموش خواهیم داشت و با کالبدشکافی آنها، مکانیزم هوشمندانهشان را آشکار خواهیم کرد.
کلید حرارتی (بیمتال) چیست و چه وظیفهای دارد؟
کلید حرارتی که با نام کلید بیمتال یا رله حرارتی نیز شناخته میشود، یک دستگاه حفاظت الکتریکی است که وظیفه اصلی آن محافظت از موتورهای الکتریکی و سایر مصرفکنندهها در برابر آسیبهای ناشی از عبور جریان بیش از حد مجاز (اضافه بار) است. برخلاف کلیدهای مینیاتوری که بیشتر در برابر اتصال کوتاه واکنش سریع نشان میدهند، کلید حرارتی با یک تأخیر زمانی مشخص عمل میکند. این تأخیر برای جلوگیری از قطع بیمورد مدار در زمان راهاندازی موتورها (که جریان بالایی میکشند) ضروری است. در واقع، این کلید با حساسیت به حرارت تولید شده توسط جریان اضافی، مدار را قطع کرده و از سوختن سیمپیچها و آسیب به دستگاه جلوگیری میکند.

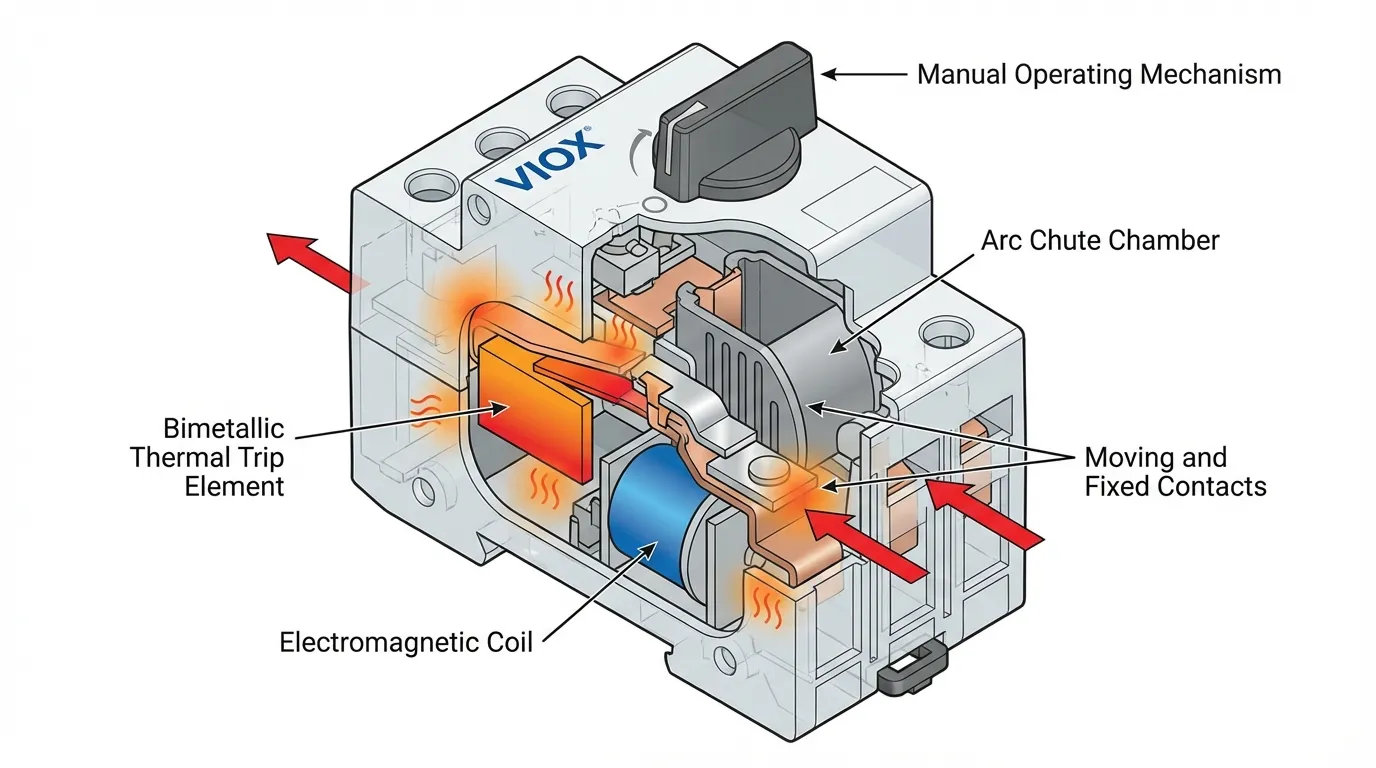

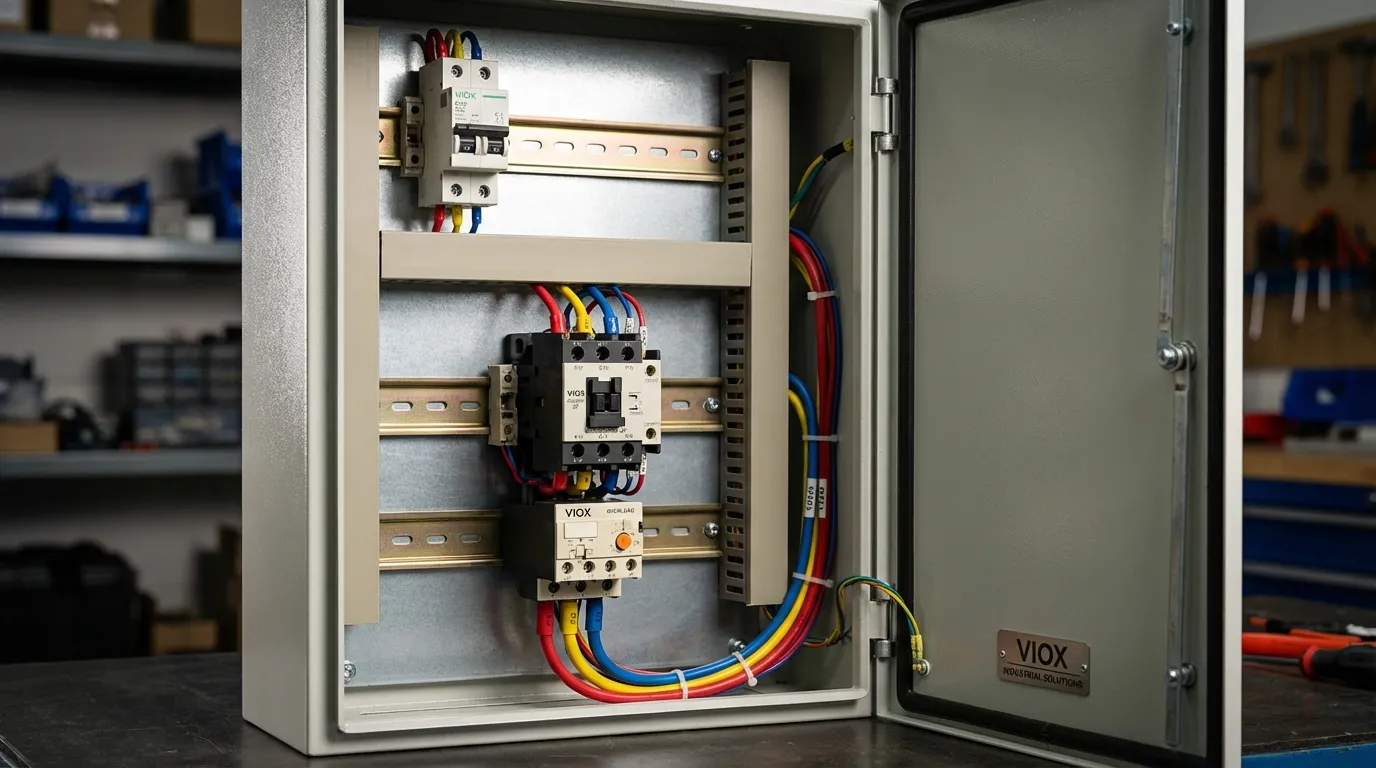

اجزا و نحوه عملکرد کلید های حرارتی: کالبدشکافی یک قهرمان کوچک
برای درک عمیقتر این قطعه، باید با اجزای داخلی آن آشنا شویم. عملکرد هماهنگ این قطعات است که یک سیستم حفاظتی قابل اعتماد را به وجود میآورد.
تیغه بیمتال (Bimetallic Strip): قلب حساس کلید حرارتی
مهمترین و اصلیترین بخش یک کلید حرارتی، تیغه یا نوار بیمتال است. این قطعه از اتصال دو فلز با ضریب انبساط طولی متفاوت (مثلاً فولاد و برنج) ساخته شده است. زمانی که جریان الکتریکی از حد نرمال فراتر میرود، حرارت ایجاد شده در مدار باعث گرم شدن این نوار میشود. از آنجایی که یکی از فلزات سریعتر از دیگری منبسط میشود، این نوار به سمت فلزی که ضریب انبساط کمتری دارد، خم میشود. همین خم شدن ساده، اساس عملکرد کلید حرارتی است.
مکانیزم قطع و وصل (Tripping Mechanism)
خم شدن تیغه بیمتال، یک اهرم یا مکانیزم مکانیکی را فعال میکند. این مکانیزم به صورت ناگهانی کنتاکتهای داخلی کلید را از هم جدا کرده و مسیر عبور جریان را قطع میکند. در اکثر کلیدهای حرارتی، یک دکمه ریست (Reset) وجود دارد که پس از سرد شدن تیغه بیمتال و برطرف شدن خطا، میتوان با فشردن آن، کلید را به حالت اولیه بازگرداند. درک دقیق اجزا و نحوه عملکرد کلید های حرارتی به ما نشان میدهد که این فرآیند کاملاً الکترومکانیکی و وابسته به خواص فیزیکی فلزات است.
سایر اجزای کلیدی
- کنتاکتهای قدرت و فرمان: کنتاکتهای قدرت وظیفه عبور جریان اصلی به سمت موتور را دارند و کنتاکتهای فرمان برای ارسال سیگنال خطا به مدار فرمان (مثلاً روشن کردن یک چراغ هشدار یا قطع کردن کنتاکتور) استفاده میشوند.
- پیچ تنظیم جریان: این بخش به کاربر اجازه میدهد تا جریان نامی را متناسب با موتور یا مصرفکننده تنظیم کند. این قابلیت، انعطافپذیری کلید حرارتی را برای استفاده در مدارهای مختلف افزایش میدهد.
- بدنه عایق: تمام اجزا در یک محفظه از جنس مواد عایق و مقاوم در برابر حرارت (مانند باکالیت) قرار میگیرند تا ایمنی کاربر و تجهیزات مجاور تأمین شود.
جدول بررسی ویژگیهای اصلی در کلیدهای حرارتی
برای انتخاب یک کلید حرارتی مناسب، باید به ویژگیهای کلیدی آن توجه کرد. جدول زیر به شما در درک این ویژگیها کمک میکند.
| ویژگی (Feature) | توضیح (Explanation) | اهمیت (Importance) |
|---|---|---|
| محدوده جریان | بازهای از جریان که کلید میتواند روی آن تنظیم شود. | باید با جریان نامی موتور یا مصرفکننده مطابقت داشته باشد. |
| کلاس تریپ (Trip Class) | مدت زمانی که طول میکشد تا کلید در اثر اضافه بار عمل کند. | برای موتورهای با زمان راهاندازی متفاوت، کلاس مناسب انتخاب میشود. |
| کنتاکت کمکی | وجود کنتاکتهای اضافی (NO/NC) برای مدار فرمان. | برای اطلاعرسانی و کنترلهای پیشرفتهتر در تابلو برق ضروری است. |
جمعبندی: انتخاب هوشمندانه برای حفاظت حداکثری
در این مقاله، به بررسی جامع اجزا و نحوه عملکرد کلید های حرارتی پرداختیم و دیدیم که چگونه یک قطعه کوچک با مکانیزمی مبتنی بر خواص فیزیکی فلزات، میتواند نقش یک نگهبان هوشمند را برای تجهیزات ارزشمند ما ایفا کند. از تیغه حساس بیمتال گرفته تا مکانیزم قطع دقیق، هر جزء برای یک هدف طراحی شده است: حفاظت از سرمایههای شما در برابر خطرات اضافه بار.
