مقایسه و تفاوت کنتاکتور و رله
آیا تا به حال در دنیای پیچیده برق صنعتی با این سوال مواجه شدهاید که تفاوت واقعی بین یک کنتاکتور و یک رله چیست؟ شاید در نگاه اول هر دو شبیه به کلیدهای الکتریکی به نظر برسند، اما در واقع، دنیایی از تفاوتهای کلیدی در عملکرد، ساختار و کاربرد آنها نهفته است. انتخاب اشتباه بین این دو قطعه نه تنها میتواند منجر به عملکرد نادرست مدار شود، بلکه خطرات ایمنی و هزینههای اضافی را نیز به همراه دارد. در این مقاله جامع، به مقایسه و تفاوت کنتاکتور و رله میپردازیم و یک بار برای همیشه به تمام ابهامات شما پایان میدهیم تا با اطمینان کامل، قطعه مناسب پروژه خود را انتخاب کنید.
کنتاکتور چیست و چه کاربردی دارد؟

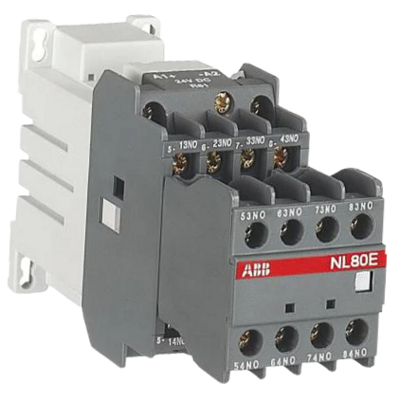

کنتاکتور یک کلید الکترومغناطیسی قدرتمند است که برای قطع و وصل کردن مدارهای با جریان بالا (قدرت) طراحی شده است. به زبان ساده، کنتاکتور مانند یک کلید بسیار قوی عمل میکند که میتواند بارهای سنگینی مانند موتورهای الکتریکی بزرگ، سیستمهای روشنایی صنعتی، بانکهای خازنی و هیترهای الکتریکی را کنترل کند.
قلب تپنده کنتاکتور، یک بوبین (سیمپیچ الکترومغناطیسی) است. هنگامی که ولتاژ به این بوبین اعمال میشود، یک میدان مغناطیسی قوی ایجاد شده و هسته متحرک را به سمت خود میکشد. این حرکت باعث بسته شدن کنتاکتهای اصلی (قدرت) شده و جریان الکتریکی به بار منتقل میشود. با قطع ولتاژ بوبین، نیروی فنرهای داخلی، کنتاکتها را به حالت اولیه (باز) برمیگرداند و مدار را قطع میکند. یکی از مزایای مهم کنتاکتورها، قابلیت کنترل از راه دور با یک جریان بسیار کوچک است. یعنی شما میتوانید با یک سیگنال کنترلی ضعیف، یک بار الکتریکی بسیار بزرگ را مدیریت کنید.
رله چیست و در چه مدارهایی استفاده میشود؟
رله نیز مانند کنتاکتور یک کلید الکترومغناطیسی است، اما با یک تفاوت اساسی: رله برای کنترل مدارهای با جریان پایین (فرمان) طراحی شده است. در واقع، وظیفه اصلی رله، ایزوله کردن یک مدار از مدار دیگر و سوئیچ کردن سیگنالهای کنترلی است، نه انتقال قدرت زیاد.
عملکرد رله کاملاً مشابه کنتاکتور است؛ یک بوبین با دریافت ولتاژ، میدان مغناطیسی ایجاد کرده و کنتاکتها را جابجا میکند. اما ابعاد، ظرفیت جریانی و ساختار رلهها به مراتب کوچکتر و ظریفتر از کنتاکتورهاست. از رلهها در مدارهای اتوماسیون، سیستمهای حفاظتی، تابلوهای فرمان، تجهیزات الکترونیکی و هر جایی که نیاز به کنترل یک سیگنال با استفاده از سیگنال دیگر باشد، استفاده میشود. برای مثال، یک سنسور با خروجی ولتاژ پایین میتواند از طریق یک رله، یک چراغ سیگنال یا یک شیر برقی کوچک را فعال کند. اگر به دنبال تجهیزات باکیفیت هستید، میتوانید نگاهی به انواع رلههای حفاظتی موجود در سایت ما بیندازید.
شباهتهای کلیدی کنتاکتور و رله: فراتر از یک کلید ساده
قبل از پرداختن به تفاوتها، بهتر است بدانیم که چرا این دو قطعه گاهی با هم اشتباه گرفته میشوند. اصلیترین شباهت کنتاکتور و رله در اصول عملکرد آنهاست. هر دو:
- کلیدهایی هستند که به صورت الکتریکی کنترل میشوند.
- از یک سیمپیچ (بوبین) برای ایجاد میدان مغناطیسی و تغییر وضعیت کنتاکتها استفاده میکنند.
- امکان کنترل از راه دور را فراهم میسازند.
- برای ایزوله کردن مدار فرمان از مدار قدرت به کار میروند.
این شباهت در مکانیزم عمل باعث میشود که در نگاه اول، رله را یک “کنتاکتور کوچک” یا کنتاکتور را یک “رله بزرگ” بدانیم. اما همانطور که خواهیم دید، تفاوتها بسیار عمیقتر از ابعاد فیزیکی است.

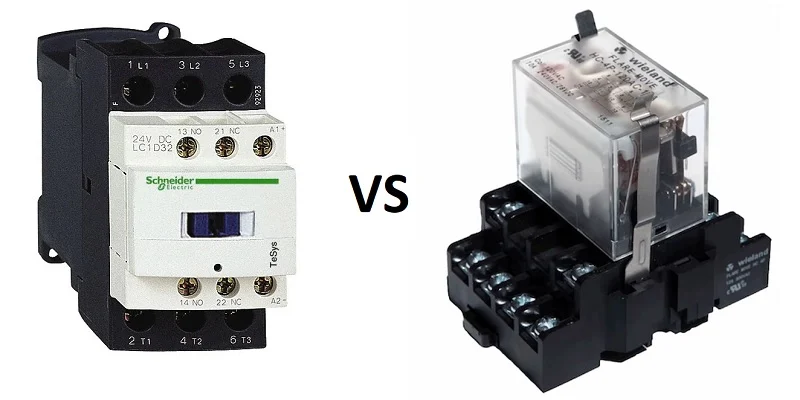

مقایسه و تفاوت کنتاکتور و رله در یک نگاه
برای درک بهتر تفاوتهای اساسی، جدول زیر میتواند یک راهنمای سریع و کاربردی باشد:
| ویژگی | کنتاکتور | رله |
|---|---|---|
| ظرفیت جریان | بالا (معمولاً بالای 10 آمپر تا چند هزار آمپر) | پایین (معمولاً زیر 10 آمپر) |
| کاربرد اصلی | مدارهای قدرت (موتورها، هیترها، روشنایی) | مدارهای فرمان و کنترل (اتوماسیون، سیگنالینگ) |
| ابعاد فیزیکی | بزرگ، سنگین و مقاوم | کوچک، سبک و ظریف |
تفاوت در ظرفیت و جریان بار: اولین و مهمترین وجه تمایز
مهمترین و اصلیترین نکته در مقایسه و تفاوت کنتاکتور و رله، ظرفیت تحمل جریان آنهاست. کنتاکتورها برای تحمل و سوئیچ کردن جریانهای بسیار بالا ساخته شدهاند. کنتاکتهای آنها از آلیاژهای مقاومی ساخته میشود که در برابر آرک (جرقههای الکتریکی) ناشی از قطع و وصل بارهای سلفی مانند موتورها، مقاوم باشند. به همین دلیل، کنتاکتورها اغلب دارای سیستمهای جرقهگیر هستند.
در مقابل، رلهها برای جریانهای پایین در حد میلیآمپر تا چند آمپر طراحی شدهاند. استفاده از یک رله برای کنترل مستقیم یک موتور سه فاز صنعتی، به سرعت باعث ذوب شدن و از بین رفتن کنتاکتهای آن خواهد شد.
تفاوت در ساختار فیزیکی و ابعاد
این تفاوت مستقیماً از ظرفیت جریان ناشی میشود. برای تحمل جریانهای بالا، کنتاکتورها به کنتاکتهای بزرگتر، سیمپیچ قویتر و بدنهای مستحکمتر نیاز دارند. به همین دلیل ابعاد آنها بزرگ و وزنشان سنگین است.
رلهها به دلیل سروکار داشتن با جریانهای پایین، بسیار کوچک و فشرده طراحی میشوند و به راحتی روی بردهای الکترونیکی یا ریلهای استاندارد در تابلو برق صنعتی نصب میگردند.
بررسی تفاوت در کاربردها: از کنترل تا قدرت
با توجه به تفاوت در ظرفیت، کاربردهای این دو قطعه نیز کاملاً مجزاست:
- کاربردهای کنتاکتور: راهاندازی و کنترل موتورهای الکتریکی، کنترل سیستمهای گرمایشی پرتوان، سوئیچینگ مدارهای روشنایی بزرگ (مانند استادیومها و خیابانها) و مدیریت بانکهای خازنی.
- کاربردهای رله: فعالسازی آلارمها، کنترل شیرهای برقی کوچک، سوئیچینگ سیگنال در مدارهای PLC، ایزولهسازی ورودی/خروجیهای حساس و به طور کلی، هر جا که منطق کنترلی حاکم باشد.
ویژگیهای ایمنی و حفاظتی: کنتاکتورها یک قدم جلوتر
کنتاکتورها اغلب با ویژگیهای ایمنی بیشتری همراه هستند. یکی از این ویژگیها، وجود کنتاکتهای کمکی (Auxiliary Contacts) است. این کنتاکتها که جریان کمی از خود عبور میدهند، برای ارسال سیگنال وضعیت کنتاکتور (باز یا بسته) به مدار فرمان یا PLC استفاده میشوند.
علاوه بر این، بسیاری از انواع کنتاکتورها طوری طراحی شدهاند که بتوان یک رله اضافهبار (بیمتال) را مستقیماً به آنها متصل کرد تا از موتور در برابر جریان اضافه محافظت شود. این قابلیتها در رلههای استاندارد کمتر دیده میشود.
چگونه بین کنتاکتور و رله انتخاب کنیم؟
اکنون که با مقایسه و تفاوت کنتاکتور و رله آشنا شدید، انتخاب بین آنها بسیار ساده است. کافیست به این سوالات پاسخ دهید:
- جریان بار چقدر است؟ اگر جریان بار شما کمتر از 10 آمپر است و صرفاً یک سیگنال کنترلی را سوئیچ میکنید، رله انتخاب مناسبی است. اگر با یک بار قدرتی مانند موتور یا هیتر سروکار دارید، باید از کنتاکتور استفاده کنید.
- ولتاژ بار چقدر است؟ کنتاکتورها برای کار با ولتاژهای بالا (مانند 400 ولت سه فاز) طراحی شدهاند، در حالی که رلهها معمولاً در ولتاژهای پایینتر کار میکنند.
- آیا به حفاظت اضافهبار نیاز دارید؟ اگر حفاظت مستقیم بار برایتان اهمیت دارد، کنتاکتور به همراه رله حرارتی بهترین گزینه است.
- آیا به سیگنال فیدبک از وضعیت کلید نیاز دارید؟ اگر پاسخ مثبت است، کنتاکتور با کنتاکتهای کمکی را انتخاب کنید.
جمعبندی نهایی و انتخاب هوشمندانه با تکنو فاز ایرانیان
در نهایت، رله و کنتاکتور هر دو از خانواده کلیدهای الکترومغناطیسی هستند اما برای اهداف متفاوتی ساخته شدهاند. رله مغز متفکر مدارهای فرمان است و کنتاکتور بازوی قدرتمند مدارهای قدرت. به خاطر سپردن این جمله ساده، کلید اصلی درک تفاوت این دو قطعه است. انتخاب صحیح نه تنها ضامن عملکرد درست و ایمن سیستم شماست، بلکه از هزینههای اضافی و آسیب به تجهیزات نیز جلوگیری میکند.
تکنو فاز ایرانیان به عنوان یکی از تأمینکنندگان معتبر تجهیزات برق صنعتی با برند “تکنو فاز ایرانیان”، مفتخر است که طیف گستردهای از کنتاکتورها و رلههای باکیفیت را برای پروژههای مختلف شما ارائه دهد. اگر در انتخاب قطعه مناسب برای کاربرد خاص خود دچار تردید هستید، کارشناسان ما آماده ارائه مشاوره فنی با کارشناسان تکنو فاز و کمک به شما برای یک انتخاب هوشمندانه و اقتصادی هستند.
