مدار الکتریکی چیست؟ به زبان ساده
در دنیای مدرن امروز، تقریباً تمام جنبههای زندگی ما به انرژی الکتریکی وابسته است. از گوشی هوشمندی که در دست دارید تا سیستمهای روشنایی منزل و ماشینآلات عظیم صنعتی، همگی بر پایه یک مفهوم بنیادی بنا شدهاند: مدار الکتریکی. اما مدار الکتریکی چیست، از چه اجزایی تشکیل شده و چه کاربردهایی دارد؟ در این مقاله جامع، به بررسی دقیق این مفاهیم میپردازیم.
مدار الکتریکی چیست؟ به زبان ساده
به بیان ساده، مدار الکتریکی (Electrical Circuit) یک مسیر بسته است که اجازه میدهد جریان الکتریکی (الکترونها) از آن عبور کند. برای اینکه جریان برق برقرار شود، مسیر باید بدون انقطاع باشد؛ درست مانند یک جاده کمربندی که خودروها در آن دور میزنند. اگر در بخشی از این مسیر شکافی ایجاد شود (مثلاً کلید قطع شود)، جریان متوقف شده و دستگاههای متصل به آن خاموش میشوند.
در یک مدار، انرژی از یک منبع (مانند باتری) به یک مصرفکننده (مانند لامپ) منتقل شده و در نهایت به منبع بازمیگردد.
مفاهیم کلیدی در تحلیل مدار
پیش از بررسی اجزا، باید با سه مفهوم اصلی در علم برق آشنا شویم که «مثلث قانون اهم» را تشکیل میدهند:
ولتاژ (Voltage): نیرویی که الکترونها را به حرکت در میآورد (واحد: ولت – V).
جریان (Current): سرعت شارش الکترونها در مدار (واحد: آمپر – A).
مقاومت (Resistance): خاصیتی که در برابر عبور جریان ایستادگی میکند (واحد: اهم – Ω).
اجزای اصلی یک مدار الکتریکی

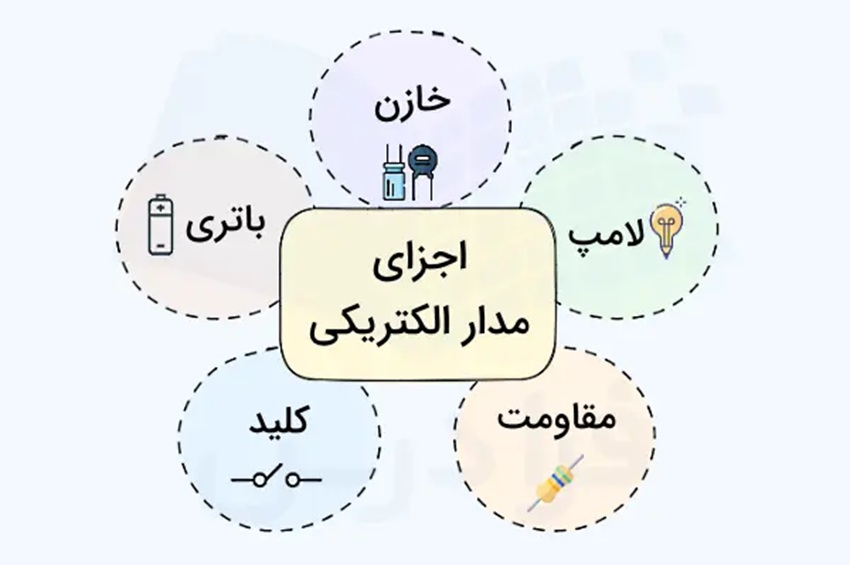

هر مدار الکتریکی، چه ساده و چه پیچیده، از چهار جزء اصلی تشکیل شده است:
۱. منبع تغذیه (Power Source)
منبع تغذیه قلب مدار است و اختلاف پتانسیل لازم برای حرکت الکترونها را فراهم میکند.
منابع جریان مستقیم (DC): مانند باتریها که جریان در آنها همیشه در یک جهت حرکت میکند.
منابع جریان متناوب (AC): مانند برق شهر که جهت جریان در آن مدام تغییر میکند.
۲. رسانا یا سیمهای رابط (Conductors)
سیمها وظیفه انتقال انرژی از منبع به سایر قطعات را بر عهده دارند. معمولاً از فلزاتی با رسانایی بالا مانند مس یا آلومینیوم برای ساخت سیم استفاده میشود. روکش پلاستیکی روی سیمها نیز به عنوان عایق عمل میکند تا از اتصال کوتاه و خطر برقگرفتگی جلوگیری شود.
۳. مصرفکننده یا بار (Load)
هدف نهایی هر مدار، رساندن انرژی به مصرفکننده است. مصرفکننده قطعهای است که انرژی الکتریکی را به شکل دیگری از انرژی تبدیل میکند.
- لامپ: تبدیل برق به نور و گرما.
- موتور: تبدیل برق به حرکت مکانیکی.
- المنت: تبدیل برق به حرارت.
۴. کلید و تجهیزات کنترلی (Switch)
کلید وسیلهای است که برای باز و بسته کردن مدار (قطع و وصل جریان) به کار میرود. وقتی کلید «بسته» است، مدار کامل شده و جریان برقرار میشود. وقتی کلید «باز» است، در مسیر شکاف ایجاد شده و جریان قطع میگردد.
۵. تجهیزات حفاظتی (اختیاری اما حیاتی)
در مدارهای استاندارد، از قطعاتی مانند فیوز یا کلید اتوماتیک (MCB) استفاده میشود تا در صورت بروز نوسان یا افزایش ناگهانی جریان، مدار را قطع کرده و از سوختن وسایل جلوگیری کنند.
انواع مدارهای الکتریکی
مدارها بر اساس نحوه اتصال قطعات به دو دسته کلی تقسیم میشوند:
الف) مدار سری (Series Circuit)
در این مدار، قطعات پشت سر هم و در یک خط مستقیم قرار میگیرند. جریان تنها یک مسیر برای عبور دارد.
ویژگی: اگر یکی از قطعات (مثلاً یک لامپ) بسوزد، کل مدار قطع شده و بقیه لامپها هم خاموش میشوند.
مثال: ریسههای قدیمی چراغانی.
ب) مدار موازی (Parallel Circuit)
در مدار موازی، هر مصرفکننده مسیر مستقلی برای خود دارد.
ویژگی: اگر یکی از مصرفکنندهها خاموش شود، بقیه به کار خود ادامه میدهند. همچنین ولتاژ در تمام شاخهها یکسان است.
مثال: سیمکشی برق منازل (وقتی چراغ اتاق را خاموش میکنید، یخچال از کار نمیافتد).
کاربردهای مدار الکتریکی در زندگی و صنعت
بدون مدارهای الکتریکی، تمدن امروزی متوقف خواهد شد. برخی از مهمترین کاربردها عبارتند از:
لوازم خانگی: تمام وسایل آشپزخانه، سیستمهای گرمایشی و سرمایشی و تلویزیونها بر پایه مدارهای پیچیده کار میکنند.
تکنولوژی و دیجیتال: گوشیهای هوشمند و کامپیوترها حاوی میلیونها میکرو-مدار (مدارهای مجتمع یا IC) هستند که پردازش اطلاعات را انجام میدهند.
صنعت خودرو: از استارت زدن خودرو تا سیستمهای پیشرفته ناوبری و خودروهای برقی، همگی وابسته به مدارهای الکتریکی هستند.
تجهیزات پزشکی: دستگاههای MRI، سیتی اسکن و ضربانسازهای قلب بر پایه مدارهای دقیق طراحی شدهاند.
روشنایی شهری: سیستمهای هوشمند کنترل ترافیک و چراغهای معابر.
ایمنی در مدارهای الکتریکی
کار با مدارها همیشه با خطراتی همراه است. برای حفظ ایمنی باید به چند نکته توجه کرد:
استفاده از سیم ارت (تخلیه زمین): برای جلوگیری از خطر برقگرفتگی بدنه دستگاهها.
عدم اضافه بار (Overload): وصل کردن تعداد زیادی وسیله پرمصرف به یک پریز میتواند باعث داغ شدن سیمها و آتشسوزی شود.
جلوگیری از اتصال کوتاه: برخورد مستقیم سیم فاز و نول باعث ایجاد جرقه و آسیب جدی به مدار میشود.
تفاوت مدار الکتریکی و مدار الکترونیکی
بسیاری این دو را با هم اشتباه میگیرند.
مدار الکتریکی: بیشتر با انتقال قدرت و انرژی سرکار دارد (مثل سیمکشی لامپ). اجزای آن عمدتاً مقاومت، خازن و سلف هستند.
مدار الکترونیکی: علاوه بر اجزای ساده، دارای قطعات نیمههادی مانند ترانزیستور و دیود است و بیشتر برای پردازش سیگنال و داده استفاده میشود (مثل مادربرد کامپیوتر).
