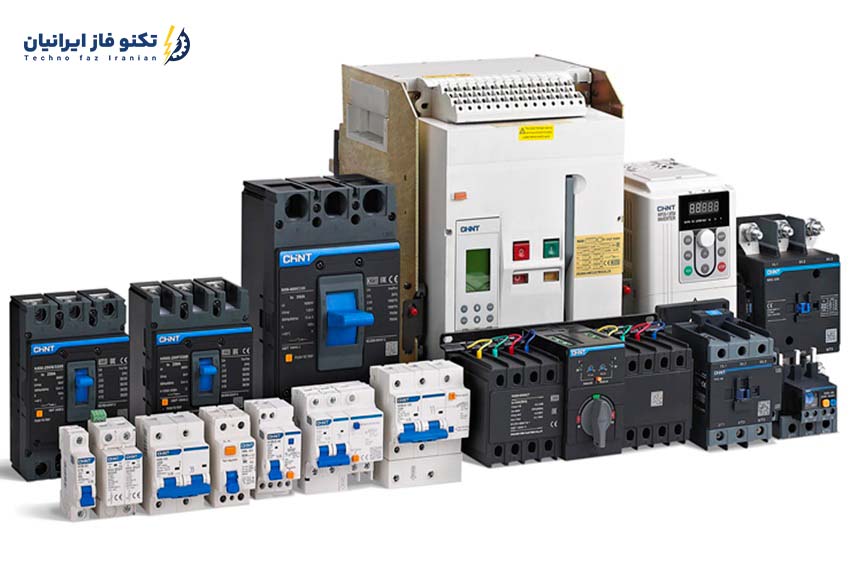

بررسی مهمترین کلیدهای صنعتی: راهنمای جامع انتخاب و کاربرد
آیا تا به حال به این فکر کردهاید که دنیای پیچیده و عظیم صنعت، بدون قطعاتی به ظاهر ساده اما حیاتی مانند کلیدهای برق، چگونه کار میکرد؟ از روشن کردن یک نوار نقاله ساده تا کنترل یک خط تولید رباتیک پیشرفته، همه و همه به فرمان همین قطعات کوچک وابسته هستند. کلیدها، رگهای حیاتی سیستمهای الکتریکی صنعتی هستند که جریان زندگی را در شریانهای ماشینآلات به حرکت درمیآورند. اما دنیای این قطعات بسیار گستردهتر از یک دکمه روشن و خاموش ساده است. به همین دلیل، یک بررسی مهمترین کلیدهای صنعتی نه تنها برای مهندسان و تکنسینها، بلکه برای هر فردی که با تجهیزات برقی سروکار دارد، ضروری است. در این مقاله جامع، سفری به قلب تابلوهای برق صنعتی خواهیم داشت و با انواع کلیدها، از سادهترین تا هوشمندترین آنها، آشنا خواهیم شد.
کلیدهای صنعتی دستی: اولین خط فرمان در صنعت
کلیدهای دستی پایهایترین و در عین حال پرکاربردترین ابزارهای کنترل در صنعت هستند. اپراتور با استفاده از این کلیدها به صورت مستقیم فرمان قطع یا وصل جریان را صادر میکند. این دسته خود به انواع مختلفی تقسیم میشود که هرکدام کاربرد خاص خود را دارند.
کلید ساده و کلید دستی لحظهای (شستی)
کلید ساده، همانطور که از نامش پیداست، یک وضعیت پایدار دارد؛ یا وصل است یا قطع. اما کلیدهای صنعتی از نوع شستی یا کلیدهای لحظهای (Push Button)، تنها تا زمانی که اپراتور آن را فشرده نگه داشته، وضعیت مدار را تغییر میدهند. این کلیدها معمولاً برای کاربردهایی مانند استارت موقت موتور، به صدا درآوردن زنگ اخبار یا عملیات “جاگینگ” (JOG) در ماشینآلات استفاده میشوند. رنگبندی شستیها نیز استاندارد خاصی دارد؛ معمولاً رنگ سبز برای استارت (وصل) و رنگ قرمز برای استاپ (قطع) به کار میرود.
کلیدهای دستی دائمی (اهرمی، گردان و سلکتور سوئیچ)
برخلاف شستیها، این کلیدها پس از تغییر وضعیت، در همان حالت باقی میمانند.
- کلید اهرمی (Toggle Switch): با حرکت یک اهرم کوچک به بالا و پایین، مدار را قطع یا وصل میکند و برای کنترلهای ساده بسیار رایج است.
- کلید گردان (Rotary Switch): این کلید دارای یک اهرم یا دستگیره چرخان است که میتواند در چندین وضعیت مختلف قرار گیرد و مدارهای متفاوتی را فعال کند.
- سلکتور سوئیچ (Selector Switch): این کلیدها که شباهت زیادی به کلیدهای گردان دارند، به اپراتور اجازه میدهند بین حالتهای مختلف کاری یک دستگاه (مثلاً حالت دستی، اتوماتیک یا خاموش) یکی را انتخاب کند.
کلیدهای مکانیکی و محدودکننده: چشم و گوش ماشینآلات
این دسته از کلیدها فرمان خود را نه از انسان، بلکه از حرکت فیزیکی اجزای ماشین میگیرند. به آنها لیمیت سوئیچ (Limit Switch) یا کلیدهای حدی نیز گفته میشود.
کلید غلتکی و کلید زبانهای
این کلیدها در مسیر حرکت قطعات متحرک دستگاه (مانند درب کابین آسانسور، بازوی ربات یا میز دستگاه CNC) نصب میشوند. زمانی که قطعه متحرک به کلید برخورد میکند، اهرم (که میتواند به شکل غلتک یا زبانه باشد) فشرده شده و کنتاکتهای داخلی کلید تغییر وضعیت میدهند. این تغییر وضعیت میتواند به معنای توقف دستگاه، تغییر جهت حرکت یا شروع یک فرآیند جدید باشد. در واقع، لیمیت سوئیچها به کنترلر دستگاه اعلام میکنند که یک قطعه به “حد” مجاز حرکت خود رسیده است.
کلیدهای الکترومغناطیسی: قدرت و کنترل هوشمند
برای کنترل بارهای سنگین و جریانهای بالا، استفاده از کلیدهای دستی مستقیم، هم خطرناک و هم غیرعملی است. اینجاست که کلیدهای الکترومغناطیسی وارد میدان میشوند. این کلیدها با یک ولتاژ فرمان پایین (مثلاً 24 ولت) یک جریان بسیار بالا (صدها آمپر) را کنترل میکنند.
کنتاکتورها: غولهای مدار فرمان
کنتاکتور یک کلید مغناطیسی قدرتمند است که قلب تپنده اکثر تابلوهای برق صنعتی محسوب میشود. با اعمال ولتاژ به بوبین کنتاکتور، یک میدان مغناطیسی ایجاد شده و کنتاکتهای اصلی آن با قدرت به یکدیگر چسبیده و جریان اصلی را عبور میدهند. انواع کنتاکتور برای راهاندازی الکتروموتورهای سه فاز، بانکهای خازنی، سیستمهای روشنایی بزرگ و هیترهای صنعتی به کار میروند. مزیت بزرگ آنها، قابلیت کنترل از راه دور و امکان استفاده در مدارهای اتوماتیک است.
بررسی مهمترین کلیدهای صنعتی حفاظتی: نگهبانان سیستمهای الکتریکی
مهمترین وظیفه در هر سیستم الکتریکی، حفاظت از تجهیزات و جان انسانهاست. کلیدهای حفاظتی این وظیفه خطیر را بر عهده دارند و در صورت بروز خطا، به سرعت مدار را قطع میکنند.
بی متال (رله حرارتی): محافظت در برابر اضافهبار
بیمتال یا رله اضافهبار حرارتی، معمولاً به صورت سری با کنتاکتور نصب میشود و وظیفه حفاظت از موتور در برابر عبور جریان بیش از حد مجاز را دارد. این قطعه از دو فلز با ضریب انبساط طولی متفاوت ساخته شده است. اگر جریان موتور برای مدتی از حد تنظیمشده فراتر رود، این دو فلز گرم شده و خم میشوند و باعث تحریک یک کنتاکت کمکی و قطع مدار فرمان کنتاکتور میشوند.
کلید اتوماتیک (MCCB) و کلید مینیاتوری (MCB)
این دو کلید، رایجترین ادوات حفاظتی در برابر اضافهبار و اتصال کوتاه هستند.
- کلید مینیاتوری (MCB): برای حفاظت از مدارهای نهایی با جریانهای پایین (معمولاً تا 125 آمپر) در مصارف روشنایی و مسکونی-تجاری استفاده میشود. خرید کلید مینیاتوری با توجه به تیپ قطع (B, C, D) برای بارهای مختلف انجام میشود.
- کلید اتوماتیک (MCCB): این کلیدها ساختار پیچیدهتر و قدرت قطع بسیار بالاتری دارند و برای حفاظت از خطوط اصلی، ورودی تابلوها و موتورهای بزرگ (تا چند هزار آمپر) به کار میروند. قابلیت تنظیم جریان و زمان قطع از ویژگیهای مهم آنهاست.
کلید محافظ جان (RCD/RCCB): ناجی جان انسان
این کلید یک قهرمان واقعی در حوزه ایمنی است. وظیفه اصلی آن، حفاظت از افراد در برابر شوک الکتریکی ناشی از تماس مستقیم یا غیرمستقیم با برق است. کلید محافظ جان به طور مداوم جریان رفت و برگشت مدار را مقایسه میکند. اگر به دلیل اتصال بدنه دستگاه یا تماس انسان با سیم فاز، اختلافی (نشتی) حتی در حد چند میلیآمپر بین این دو جریان ایجاد شود، کلید در کسری از ثانیه مدار را قطع کرده و از وقوع برقگرفتگی مرگبار جلوگیری میکند.
کلید فیوز و کلید صنعتی سه فاز
کلید فیوز ترکیبی از یک کلید قطع و وصل و یک یا چند فیوز است که حفاظت در برابر اتصال کوتاه را فراهم میکند. کلید صنعتی سه فاز نیز یک اصطلاح کلی برای انواع کلیدهای قدرت (مانند کلیدهای اتوماتیک یا کلیدهای قابل قطع زیر بار) است که برای کنترل و حفاظت بارهای سه فاز به کار میروند. برای مشاهده و خرید انواع کلید صنعتی سه فاز میتوانید به بخش محصولات ما مراجعه کنید.
در جدول زیر، مقایسهای ساده بین سه نوع از کلیدهای پرکاربرد صنعتی انجام شده است:
| نوع کلید | وظیفه اصلی | کاربرد اصلی |
|---|---|---|
| کلید مینیاتوری (MCB) | حفاظت از مدار در برابر اضافهبار و اتصال کوتاه | مدارهای روشنایی، پریزها، بارهای خانگی و تجاری |
| کلید محافظ جان (RCD) | حفاظت از انسان در برابر شوک الکتریکی (برقگرفتگی) | تمامی مدارهایی که انسان با آنها در تماس است |
| کنتاکتور | قطع و وصل کردن بارهای پرقدرت با فرمان ولتاژ پایین | راهاندازی موتورهای الکتریکی، بانکهای خازنی، هیترها |
جمعبندی: انتخاب هوشمندانه، ضامن ایمنی و کارایی
همانطور که در این بررسی مهمترین کلیدهای صنعتی مشاهده کردید، دنیای این قطعات بسیار متنوع و تخصصی است. از یک شستی ساده برای راهاندازی یک فن گرفته تا یک کلید اتوماتیک هوشمند برای حفاظت از یک کارخانه، هرکدام نقشی حیاتی و غیرقابل جایگزین دارند. انتخاب اشتباه یک کلید نه تنها میتواند منجر به عملکرد نادرست دستگاه شود، بلکه خطرات جانی و مالی جبرانناپذیری را نیز به همراه دارد. شناخت دقیق انواع کلیدها، درک تفاوتهای آنها و انتخاب صحیح بر اساس نوع بار، سطح ولتاژ و جریان، و نیازهای حفاظتی، یک اصل اساسی در مهندسی برق و اتوماسیون صنعتی است.
