نحوه انتخاب رنج مناسب کلید حرارتی بر اساس توان موتور (KW)
الکتروموتورها قلب تپنده صنایع، کارخانجات و حتی سیستمهای تأسیساتی کوچک هستند. جهت تضمین طول عمر این تجهیزات گرانقیمت و جلوگیری از سوختن آنها در برابر نوسانات جریان و بار اضافه، استفاده از تجهیزات حفاظتی استاندارد ضروری است. کلید حرارتی یا MPCB (Motor Protection Circuit Breaker) یکی از حیاتیترین تجهیزات برای حفاظت مستقیم از موتورهای الکتریکی است.
اما سوال اصلی اینجاست: چگونه رنج مناسب کلید حرارتی را بر اساس توان موتور (KW) انتخاب کنیم؟
در این مقاله اختصاصی از فروشگاه تکنوفاز ایرانیان، قصد داریم به بررسی سیر تا پیاز محاسبات، جدول انتخاب کلید حرارتی و نکات کلیدی در خرید این محصول بپردازیم.

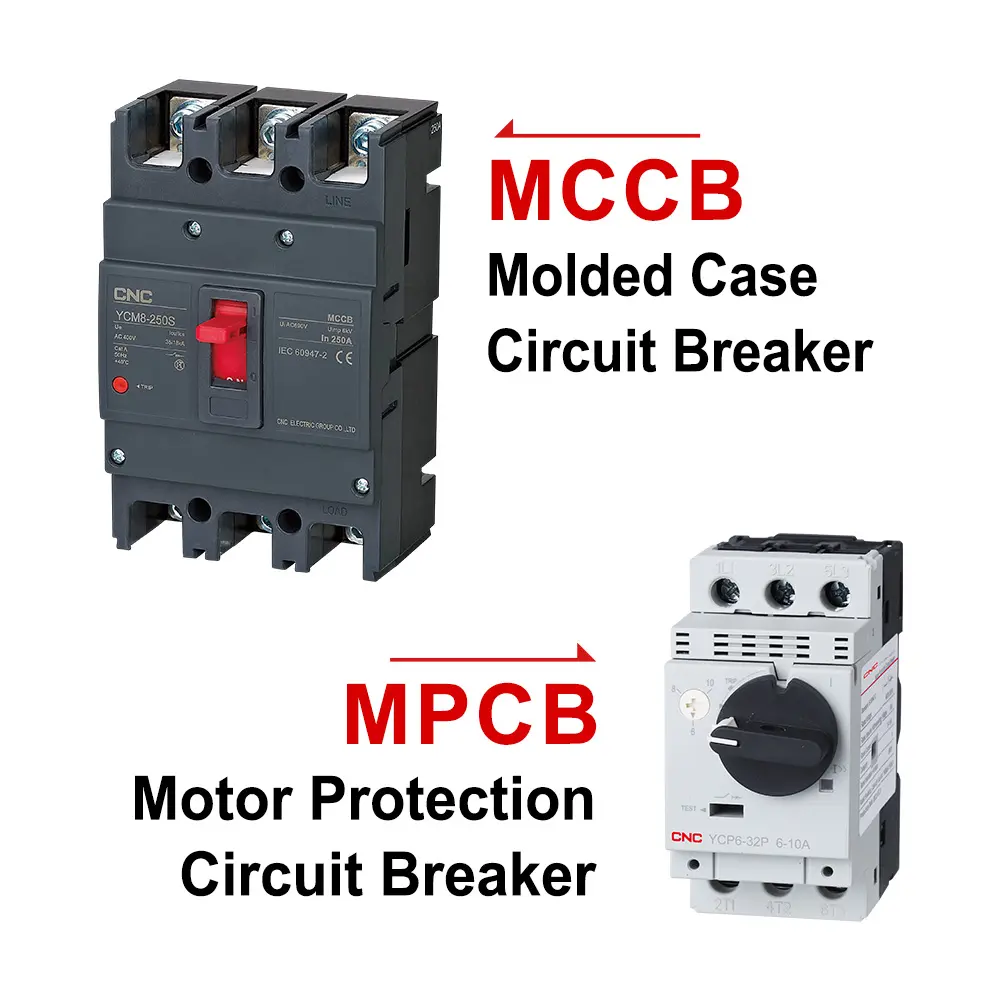

کلید حرارتی (MPCB) چیست و چه وظیفهای دارد؟
کلید حرارتی یک قطعه الکترومکانیکی است که برای حفاظت از الکتروموتورها در برابر دو خطای عمده طراحی شده است:
- اضافهبار (Overload): افزایش جریان بیش از حد نامی به دلیل فشار مکانیکی یا گیرپاژ موتور (مکانیزم بیمتال یا حرارتی).
- اتصال کوتاه (Short Circuit): بروز اتصال کوتاه فاز به فاز یا فاز به زمین (مکانیزم مغناطیسی).
تفاوت اصلی کلید حرارتی با رله حرارتی (بیمتال) در این است که کلید حرارتی میتواند مدار قدرت را بهطور مستقیم قطع کند و جریانهای اتصال کوتاه را نیز پوشش دهد، در حالی که بیمتال تنها مدار فرمان را قطع میکند.
چرا انتخاب رنج صحیح کلید حرارتی اهمیت دارد؟
انتخاب نادرست کلید حرارتی میتواند خسارات مالی و جانی سنگینی به همراه داشته باشد:
- انتخاب رنج پایینتر از حد نیاز: موجب قطعهای بیمورد و قطع جریان هنگام راهاندازی موتور میشود که روند تولید را مختل میسازد.
- انتخاب رنج بالاتر از حد نیاز: باعث میشود کلید هنگام بروز اضافه بار متوجه خطا نشود و در نتیجه سیمپیچی موتور بسوزد.
بنابراین، تطابق کامل جریان نامی موتور با رنج تنظیمی کلید حرارتی که از فروشگاه تکنوفاز ایرانیان تهیه میکنید، تضمینکننده امنیت تجهیزات شماست.
نحوه تنظیم رنج کلید حرارتی

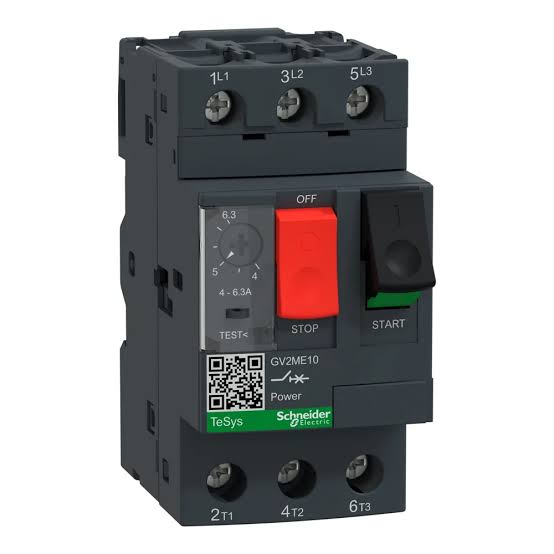

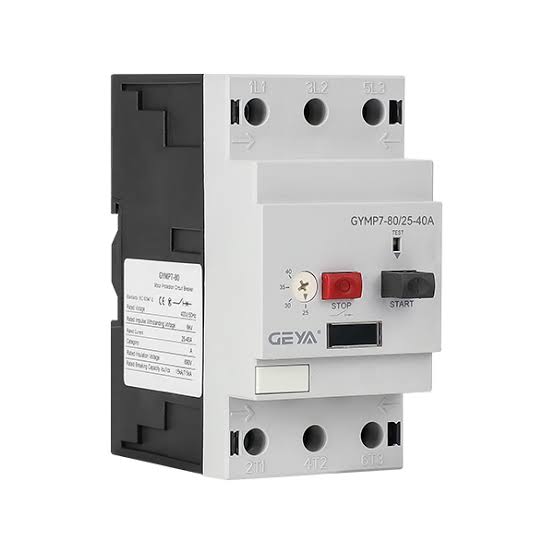

کلیدهای حرارتی دارای یک ولوم یا پیچ تنظیم جریان هستند که به شما اجازه میدهد جریان قطعی کلید را روی یک بازه خاص (مثلا ۶ تا ۱۰ آمپر) تنظیم کنید.
قانون اصلی تنظیم: پیچ تنظیم کلید حرارتی باید دقیقاً روی جریان نامی (InI_n) درج شده روی پلاک موتور تنظیم شود، نه بر روی حداکثر رنج کلید!
جدول راهنمای انتخاب رنج کلید حرارتی بر اساس توان موتور (KW)
در جدول زیر، رنج پیشنهادی کلید حرارتی برای موتورهای سه فاز استاندارد (۳۸۰ ولت) گردآوری شده است. شما میتوانید جهت استعلام قیمت و خرید انواع کلید حرارتی با این رنجها به فروشگاه تکنوفاز ایرانیان مراجعه کنید.
| توان موتور (کیلووات – KW) | توان موتور (اسب بخار – HP) | جریان نامی تقریبی (آمپر) | رنج کلید حرارتی پیشنهادی (آمپر) |
|---|---|---|---|
| 0.37 KW | 0.5 HP | 1 A | 0.93 – 1.6 A |
| 0.55 KW | 0.75 HP | 1.5 A | 1.4 – 2 A |
| 0.75 KW | 1 HP | 1.9 A | 1.6 – 2.5 A |
| 1.1 KW | 1.5 HP | 2.7 A | 2.5 – 4 A |
| 1.5 KW | 2 HP | 3.6 A | 2.5 – 4 A |
| 2.2 KW | 3 HP | 5 A | 4 – 6.3 A |
| 3 KW | 4 HP | 6.5 A | 6 – 10 A |
| 4 KW | 5.5 HP | 8.5 A | 6 – 10 A |
| 5.5 KW | 7.5 HP | 11.5 A | 9 – 14 A یا 10 – 16 A |
| 7.5 KW | 10 HP | 15.5 A | 13 – 18 A یا 14 – 20 A |
| 11 KW | 15 HP | 22 A | 20 – 25 A |
| 15 KW | 20 HP | 29 A | 24 – 32 A |
| 18.5 KW | 25 HP | 35 A | 32 – 40 A |
| 22 KW | 30 HP | 41 A | 40 – 50 A |
| 30 KW | 40 HP | 55 A | 50 – 65 A |
(نکته: اعداد فوق تقریبی بوده و برای موتورهای استاندارد با دور ۱۴۰۰ RPM میباشد. همواره ملاک اصلی، پلاک خوانی موتور است.)
نکات مهم و فوتوفنهای خرید کلید حرارتی
۱. نوع بار و راهاندازی موتور: اگر موتور زیر بار سنگین راهاندازی میشود (مانند سنگشکنها یا بالابرها)، جریان راهاندازی بیشتر طول میکشد. در این موارد، حتماً از کلیدهایی با کلاس حمایتی بالاتر یا سیستم راهاندازی ستاره-مثلث استفاده کنید.
۲. دمای محیط تابلو: کلیدهای حرارتی به دمای محیط حساس هستند. اگر تابلو برق در محیطی بسیار گرم قرار دارد، باید ضریب تصحیح دما را در نظر بگیرید.
۳. تجهیزات جانبی (Accessories): هنگام خرید از تکنوفاز ایرانیان، فراموش نکنید که بر اساس نیاز مدارتان، کنتاکتهای کمکی (Auxiliary Contacts) یا رلههای شنت و اندروولتاژ مربوط به کلید حرارتی را نیز سفارش دهید.
۴. برند و اصالت کالا: متأسفانه تجهیزات تقلبی در بازار فراوان هستند. استفاده از کلید حرارتی بیکیفیت یعنی صدمه مستقیم به الکتروموتور. همیشه برندهای معتبر (مانند اشنایدر، هیوندای، چنت، ال اس و…) را از فروشگاههای متخصص تهیه کنید.
چرا خرید کلید حرارتی از فروشگاه تکنوفاز ایرانیان؟
فروشگاه تکنوفاز ایرانیان به عنوان یکی از مرجعهای تخصصی تامین تجهیزات برق صنعتی و اتوماسیون، مفتخر است که بهترین خدمات را به مشتریان خود ارائه میدهد:
- ضمانت اصالت کالا: تمامی کلیدهای حرارتی و تجهیزات جانبی با تضمین اورجینال بودن عرضه میشوند.
- مشاوره تخصصی رایگان: اگر در انتخاب رنج کلید حرارتی برای توان موتور خود شک دارید، کارشناسان فنی تکنوفاز ایرانیان شما را راهنمایی خواهند کرد.
- قیمت رقابتی و ارسال سریع: حذف واسطهها و ارائه نازلترین قیمت بازار به همراه ارسال سریع به سراسر کشور.
جمعبندی

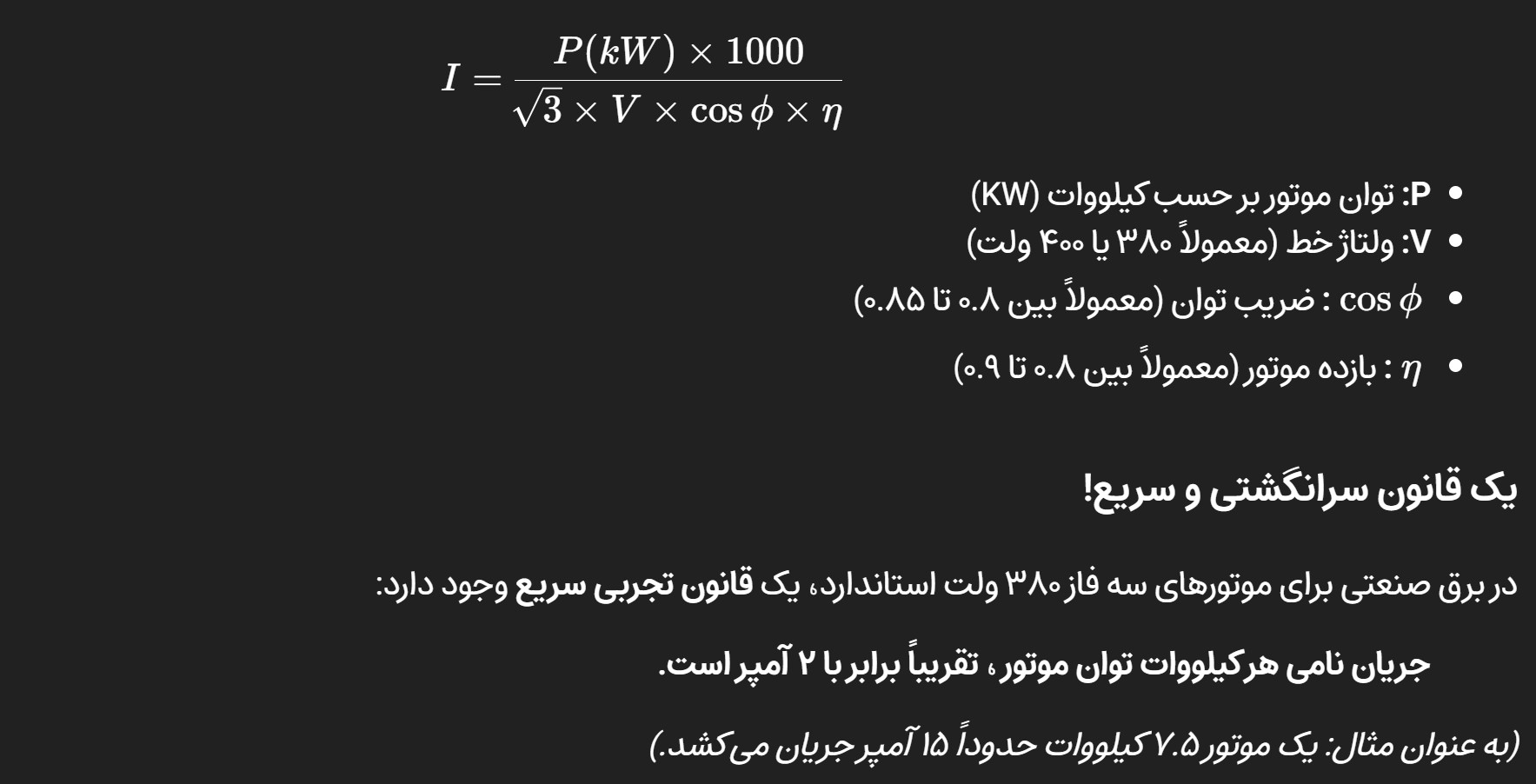

انتخاب صحیح رنج کلید حرارتی بر اساس توان موتور (KW)، گامی اساسی در جهت افزایش ایمنی، کاهش هزینههای تعمیرات و جلوگیری از توقف خطوط تولید است. با محاسبه جریان نامی و استفاده از جدول راهنمای ارائه شده، میتوانید مناسبترین کلید را انتخاب کنید.
