جانکشن باکس چیست و چه کاربردی دارد؟
جعبه تقسیم الکتریکی یا جانکشن باکس، به عنوان یکی از اجزای کلیدی در سیستم‌های سیم‌کشی برق، نقشی فراتر از یک محفظه معمولی برای اتصال سیم‌ها ایفا می‌کند.
جعبه‌های اتصال، که از مواد فلزی یا پلاستیکی ساخته می‌شوند، برای محافظت و سازماندهی نقاط اتصال و انشعاب سیم‌ها و کابل‌ها طراحی شده‌اند. به‌کارگیری این جعبه‌ها نه‌تنها ایمنی سیستم برق‌رسانی را افزایش می‌دهد، بلکه به بهبود ظاهر پروژه و ایجاد نظم و حرفه‌ای‌گری در آن نیز کمک می‌کند.
محفظه‌های الکتریکی با تنوع گسترده‌ای در اندازه، شکل و جنس تولید می‌شوند تا نیازهای متنوع ساختمان‌های مسکونی، تجاری و صنعتی را برآورده کنند. در این مقاله، به بررسی دقیق‌تر جانکشن باکس، انواع آن و نکات کلیدی در انتخاب و کاربرد آن خواهیم پرداخت.
اهمیت جانکشن باکس
جعبه‌های اتصال یا جانکشن باکس نقش کلیدی در ایمنی و کارآمدی سیستم‌های الکتریکی ایفا می‌کنند. این ابزارها به جلوگیری از بروز حوادثی مانند آتش‌سوزی که ممکن است در اثر اتصالات ناپایدار یا شل ایجاد شوند، کمک شایانی می‌کنند. علاوه بر این، با نظم بخشیدن به سیم‌کشی‌ها، نه تنها ظاهر کار تمیزتر و مرتب‌تر می‌شود، بلکه شناسایی و تعمیر مشکلات احتمالی نیز آسان‌تر می‌گردد.
جانکشن باکس‌ها به عنوان نقاطی دسترسی‌پذیر برای انجام تعمیرات یا توسعه سیستم‌های الکتریکی عمل می‌کنند و این امکان را فراهم می‌آورند که در صورت نیاز به تغییرات، به سرعت و با کمترین زحمت به نقاط اتصال دسترسی پیدا کنیم. همچنین این جعبه‌ها در محیط‌های خاص، از سیم‌ها و اتصالات در برابر عوامل محیطی مانند گرد و غبار، آب و خوردگی محافظت می‌کنند، که این امر موجب افزایش طول عمر و کارایی تجهیزات الکتریکی می‌شود.
به این ترتیب، استفاده از جانکشن باکس‌ها نه تنها به ایمنی بیشتر کمک می‌کند، بلکه به حفظ و نگهداری بهتر سیستم‌های الکتریکی نیز منجر می‌شود.
انواع جانکشن باکس بر اساس شکل و کاربرد
جعبه‌های اتصال سیم یا جانکشن باکس‌ها بر اساس شکل و کاربردشان تنوع زیادی دارند. جانکشن باکس‌های مربعی، با کاربرد گسترده در پروژه‌های خانگی و صنعتی، برای انشعاب و توزیع سیم‌ها استفاده می‌شوند. جعبه‌های مستطیلی یا تک‌خانه، به‌ویژه برای نصب کلیدها و پریزها در دیوارها کاربرد دارند. جعبه‌های گرد یا هشت‌ضلعی بیشتر برای نصب چراغ‌های سقفی و لوسترها مناسب هستند.
بیشتر بخوانید: آشنایی با انواع تابلو برق صنعتی
باکس های مخصوص فن سقفی با طراحی ویژه‌ای برای تحمل وزن و ارتعاشات فن و با رعایت استانداردهای ایمنی بالا تولید می‌شوند. همچنین، جعبه‌های روکار برای زمانی که امکان نصب توکار وجود ندارد، به‌صورت نصب بر روی سطح دیوار یا ستون‌ها به کار می‌روند. این تنوع در طراحی و کاربرد باعث شده تا هر نوع جعبه اتصال برای نیاز خاصی بهینه‌سازی شود.

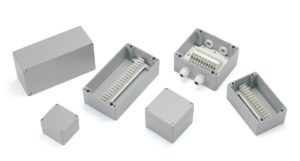

انواع جانکشن باکس از نظر جنس
جانکشن باکس‌های فلزی در محیط‌های صنعتی یا مکان‌هایی که احتمال ضربه و شوک وجود دارد، بسیار کاربردی هستند. این جعبه‌ها از موادی مانند فولاد، آلومینیوم یا استیل ضد زنگ ساخته می‌شوند و مقاومت بالایی در برابر ضربه دارند.
جانکشن باکس‌های پلاستیکی به دلیل وزن سبک و خاصیت عایق بودنشان، گزینه مناسبی برای محیط‌های داخلی خشک یا نیمه‌مرطوب به شمار می‌روند. این جعبه‌ها همچنین در برابر زنگ‌زدگی مقاوم هستند.
برای محیط‌هایی که در معرض رطوبت یا شرایط بیرونی قرار دارند، جانکشن باکس‌های ضدآب که دارای استانداردهای IP یا NEMA هستند، مناسب است. این نوع جعبه‌ها در مکان‌هایی مانند باغ، پارکینگ و کارخانه‌ها به کار می‌روند.
در محیط‌هایی با خطر انفجار، مانند پالایشگاه‌ها، ایستگاه‌های گاز و معادن، جانکشن باکس‌های ضد انفجار ضروری هستند. این جعبه‌ها طراحی شده‌اند تا ایمنی لازم را در چنین شرایطی فراهم کنند.
جانکشن باکس‌های تخصصی نیز وجود دارند، مانند انواع زیرزمینی که در برابر فشار خاک و رطوبت مقاوم‌اند و همچنین انواعی که برای حفاظت کاتدی سیستم‌های ضد خوردگی استفاده می‌شوند. همچنین، جانکشن باکس‌های لودسل برای سیستم‌های توزین مانند باسکول‌ها بسیار مناسب هستند. این جعبه‌ها به گونه‌ای طراحی شده‌اند که دقت و عملکرد سیستم‌های توزین را تضمین کنند.
اجزای تشکیل‌دهنده جانکشن باکس
جانکشن باکس‌ها شامل اجزای کلیدی هستند که با هماهنگی یکدیگر، مدیریت ایمن و کارآمد اتصال‌های الکتریکی را تضمین می‌کنند. برای انجام صحیح نصب و نگهداری، درک اجزای جانکشن باکس امری حیاتی است. این اجزا عبارتند از:
- بدنه جعبه (Enclosure)
- درپوش (Cover)
- ترمینال بلاک‌ها (Terminal Blocks)
- کانکتورهای سیم (Wire Connectors یا Wire Nuts)
- گلند کابل یا خروجی‌های پیش‌برش (Cable Glands / Knockouts)
- متعلقات نصب (Mounting Hardware)
- اجزای ارتینگ یا اتصال به زمین (Grounding Components)
- نوار آب‌بندی یا درزگیر (Seals and Gaskets)
نکات مهم در انتخاب جانکشن باکس
برای انتخاب جعبه تقسیم مناسب، ابتدا به تعداد سیم‌ها توجه کنید و بسته به آن، سایز جعبه را انتخاب کنید؛ معمولاً جعبه‌هایی با اندازه ۱۰×۱۰ یا بزرگ‌تر مناسب هستند. در صورتی که نیاز به نصب در محیط داخلی و خشک دارید، جعبه‌های پلاستیکی گزینه مناسبی خواهند بود. اما اگر نصب در فضای باز یا محیط‌های مرطوب مد نظر است، بهتر است از جعبه‌های فلزی یا ضدآب استفاده کنید. برای سیم‌های افشان یا کابل‌های قدرت، جعبه‌های فلزی انتخاب بهتری هستند. همیشه به استانداردهای ایمنی توجه کرده و از جعبه‌هایی با درب‌های ایمن استفاده کنید. علاوه بر این، جعبه را در محلی قرار دهید که در آینده به راحتی بتوان به آن دسترسی داشت.
سخن پایانی
جانکشن باکس یکی از عناصر کلیدی در هر پروژه برق‌کشی محسوب می‌شود که انتخاب صحیح و نصب مناسب آن می‌تواند نقش مهمی در ایمنی و کارایی سیستم ایفا کند. برای آنکه پروژه برقی شما با موفقیت و بدون نقص اجرا شود، ضروری است که نوع مناسب جعبه اتصال را با دقت انتخاب کنید. این انتخاب نه تنها بر عملکرد سیستم تأثیرگذار است بلکه می‌تواند بر دوام و ماندگاری آن نیز اثر بگذارد. در طراحی و اجرای پروژه‌های برقی، توجه به جزئیات کوچک مانند جانکشن باکس می‌تواند تفاوت‌های بزرگی ایجاد کند. انتخاب صحیح و نصب اصولی این تجهیزات، می‌تواند به شما اطمینان دهد که سیستم الکتریکی شما به بهترین شکل ممکن عمل می‌کند. بنابراین، همیشه با دقت و توجه به استانداردها و نیازهای پروژه‌تان، به انتخاب این قطعه مهم بپردازید.
