آشنایی با اجزای اصلی یک تابلو برق سه فاز

تا به حال به این فکر کردهاید که قلب تپنده سیستمهای قدرت صنعتی، کارخانهها و حتی ساختمانهای بزرگ چیست؟ چگونه میتوان جریان عظیم برق سه فاز را کنترل، توزیع و ایمنسازی کرد؟ پاسخ در یک جعبه فلزی به نام تابلو برق نهفته است. درک اجزای اصلی یک تابلو برق سه فاز نه تنها برای مهندسان برق، بلکه برای هر کسی که با سیستمهای صنعتی و تجاری سروکار دارد، یک دانش حیاتی است. این مقاله شما را قدم به قدم با دنیای درون این جعبههای مهم آشنا میکند و به شما نشان میدهد که هر قطعه چه وظیفه سرنوشتسازی بر عهده دارد.
تابلو برق سه فاز چیست و چرا اهمیت دارد؟
تابلو برق سه فاز محفظهای است که تجهیزات الکتریکی مختلفی را در خود جای میدهد تا بتواند برق سه فاز را به شکلی ایمن و بهینه بین مصرفکنندههای مختلف توزیع کند. اهمیت این تجهیزات فراتر از یک جعبه تقسیم ساده است؛ آنها وظیفه حفاظت از تجهیزات گرانقیمت و مهمتر از آن، حفاظت از جان افراد را در برابر خطراتی مانند اتصال کوتاه، اضافهبار و شوک الکتریکی بر عهده دارند. بدون وجود یک تابلو برق استاندارد، مدیریت و بهرهبرداری از سیستمهای الکتریکی مدرن تقریباً غیرممکن است.
مهمترین اجزای اصلی یک تابلو برق سه فاز

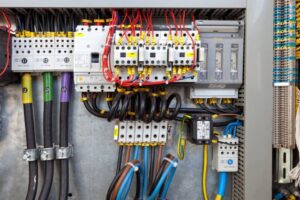

یک تابلو برق مجموعهای هماهنگ از قطعات مختلف است که هر کدام نقشی کلیدی ایفا میکنند. اگرچه بسته به کاربرد، انواع تابلو برق ممکن است تجهیزات متفاوتی داشته باشند، اما برخی قطعات در اکثر آنها مشترک هستند. در ادامه به بررسی مهمترین اجزای اصلی یک تابلو برق سه فاز میپردازیم.
1. کلیدها و تجهیزات حفاظتی: خط مقدم ایمنی
این بخش را میتوان گارد امنیتی تابلو برق دانست. وظیفه اصلی این قطعات، قطع جریان در شرایط غیرعادی و خطرناک است تا از آسیب به دستگاهها و اپراتورها جلوگیری شود.

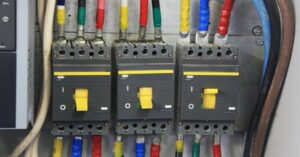

- کلید اتوماتیک (Circuit Breaker): اصلیترین قطعه حفاظتی است که هم به صورت دستی و هم به صورت خودکار (در زمان اضافهبار یا اتصال کوتاه) مدار را قطع میکند. کلیدهای کمپکت (MCCB) و کلیدهای هوایی (ACB) از انواع رایج در تابلوهای سه فاز هستند.
- کلید مینیاتوری (MCB): برای حفاظت از مدارهای نهایی با جریانهای پایینتر (مانند روشنایی یا پریزها) استفاده میشود.
- کلید محافظ جان (RCD/RCCB): این کلید از افراد در برابر شوک الکتریکی ناشی از نشت جریان محافظت میکند و وجود آن در بسیاری از سیستمها الزامی است.
2. تجهیزات کنترلی و فرمان: مغز متفکر تابلو
این تجهیزات وظیفه کنترل و مدیریت نحوه کارکرد مصرفکنندهها (مانند الکتروموتورها) را بر عهده دارند.
- کنتاکتور (Contactor): یک کلید الکترومغناطیسی است که برای قطع و وصل کردن مدار از راه دور (مثلاً با یک سیگنال از PLC یا یک شستی) به کار میرود. کنتاکتورها جزء جدانشدنی مدارهای راهاندازی موتور هستند.
- رله حرارتی (بیمتال): معمولاً به صورت سری با کنتاکتور نصب میشود و از موتور در برابر جریان اضافهبار محافظت میکند.
- تایمر و رلههای کنترلی: برای ایجاد تأخیر زمانی یا کنترل فرآیندهای خاص در مدار فرمان استفاده میشوند.
جزء اصلی | وظیفه اصلی | مثال |
---|---|---|
تجهیزات حفاظتی | قطع جریان در شرایط خطا | کلید اتوماتیک، کلید مینیاتوری، محافظ جان |
تجهیزات کنترلی | مدیریت قطع و وصل مدار | کنتاکتور، رله، تایمر |
تجهیزات اندازهگیری | نمایش پارامترهای الکتریکی | ولتمتر، آمپرمتر، فرکانسمتر |
شین و هادیها | توزیع و انتقال جریان | شینه مسی، کابلها و سیمها |
3. بدنه، شینها و ترمینالها: اسکلت و شریانها
ساختار فیزیکی و مسیرهای انتقال جریان نیز از اجزای اصلی یک تابلو برق سه فاز محسوب میشوند.
- بدنه (Enclosure): محفظه فلزی که تمام تجهیزات را در خود جای داده و از آنها در برابر عوامل محیطی (گرد و غبار، رطوبت) و تماس ناخواسته محافظت میکند. درجه حفاظت (IP) بدنه نشاندهنده میزان مقاومت آن در این شرایط است.
- شین (Busbar): شمشهای مسی یا آلومینیومی که به عنوان هادی مشترک برای توزیع جریان ورودی به کلیدها و سایر تجهیزات استفاده میشوند. استفاده از شین به جای کابلکشیهای متعدد، باعث نظم و ایمنی بیشتر در تابلو میشود.
- ترمینالها (Terminals): برای ایجاد یک اتصال استاندارد و ایمن بین سیمها و کابلهای ورودی و خروجی به تجهیزات داخل تابلو به کار میروند.
